Водещ производител на наклонени рамки за конвейер за минно дело и системи за обработка на насипни материали

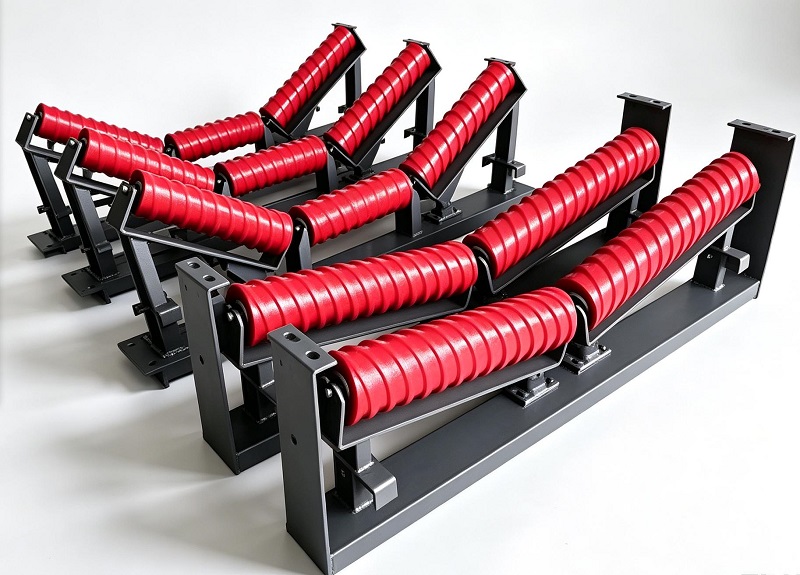

Корито за наклонена рамка

Рамката на коритото се монтира главно от носещата страна на лентовите транспортьори. Структурата с три ролки образува форма на корито, която поддържа насипни материали и увеличава транспортния капацитет. Стандартните ъгли на коритото включват 20°, 30°, 35° и 45°.

Този тип обикновено се използва във въглищни мини, заводи за инертни материали, циментови фабрики и системи за транспортиране на насипни материали, където се изисква непрекъсната материална поддръжка.

Връщане на празен ход

Рамката за връщане на празен ход е инсталирана на връщащата страна на конвейерните системи, за да поддържа празната лента след разтоварване на материала. Неговата проста структура осигурява достатъчна твърдост, като същевременно позволява удобна смяна на ролката и рутинна проверка.

Тъй като връщащите секции носят по-малко натоварване в сравнение с носещите секции, обикновено се избират леки конструкции, за да се намали общото тегло на конвейерната конструкция.

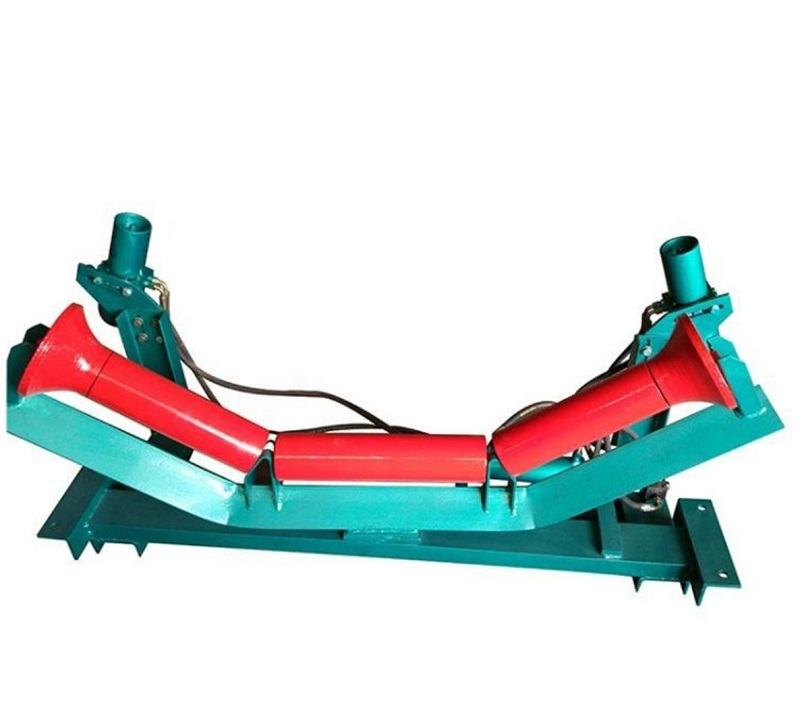

Самоподравняваща се рамка

Самонастройващата се рамка е проектирана да коригира отклонението на колана по време на работа. Когато движението на колана се измести от централната линия, въртящият се поддържащ механизъм генерира насочваща сила, за да помогне за възстановяване на нормалното проследяване на колана.

Подходящ е за транспортьори на дълги разстояния, точки за прехвърляне и приложения, където често може да се случи блуждаене на лентата.

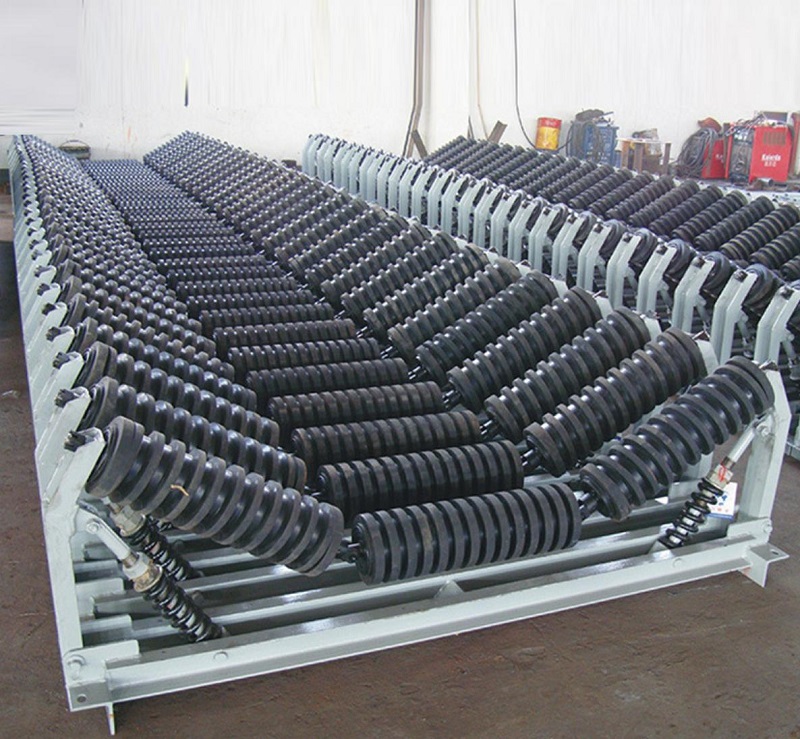

Ударна рама за празен ход

Рамката на ударния плъзгач приема подсилена стоманена конструкция за зони, изложени на силен материален удар. Обикновено се инсталира на места за захранване, където големи размери руда, въглища или инертни материали падат върху конвейерната лента.

Подсилената структура работи заедно с ударни ролки, за да абсорбира шока при натоварване и да намали рисковете от деформация при тежки условия на работа.

Окачена H-тип рамка

Окачената H-тип накрайник рамка използва метод на висящ монтаж, без да изисква традиционен фундаментен монтаж. Модулният му дизайн позволява по-лесна настройка и монтаж в ограничени пространства.

Обикновено се използва в подземни минни тунели, мобилни конвейери и проекти, където гъвкавостта на монтажа е важна.

Поцинкована рама на плъзгача

За външна или корозивна работна среда, YUFENG осигурява горещо поцинковани рамки за празен ход. Поцинкованата повърхност подобрява устойчивостта на ръжда и спомага за удължаване на експлоатационния живот в крайбрежни пристанища, химически заводи и открити складове.

Ръководство за инсталиране и пускане в експлоатация

Монтаж на фиксирана рамка

За рамки за корито и връщане, монтирайте рамката върху конвейерната греда и затегнете всички болтове с висока якост. Рамките, монтирани на една и съща секция на конвейера, трябва да останат успоредни и подравнени с централната линия на конвейера.

След като фиксирате рамката, монтирайте ленти и проверете дали ролките се въртят гладко без необичайно съпротивление.

Монтаж на самоподравняваща се рамка

Самоподравняващите се рамки трябва да се монтират на подходящи интервали в съответствие с изискванията за дизайн на конвейера. Въртящият се механизъм трябва да остане гъвкав и не трябва да се блокира по време на монтажа.

След пускане в експлоатация наблюдавайте ефективността на проследяване на колана и се уверете, че функцията за самокоригиране работи правилно.

Монтаж на ударна рамка

Ударните наклонни рамки трябва да се монтират в точките на подаване на материал, където падащите материали генерират силна ударна сила. Може да са необходими подсилени методи за фиксиране според действителните условия на натоварване.

Преди работа проверете дали рамката остава права и без деформации.

Рутинна проверка

Редовната проверка трябва да включва проверка на заваръчните шевове, болтовете, състоянието на повърхностното покритие и възможната деформация. Разхлабените болтове трябва да бъдат затегнати незабавно, докато повредените рамки трябва да бъдат поправени или заменени навреме.

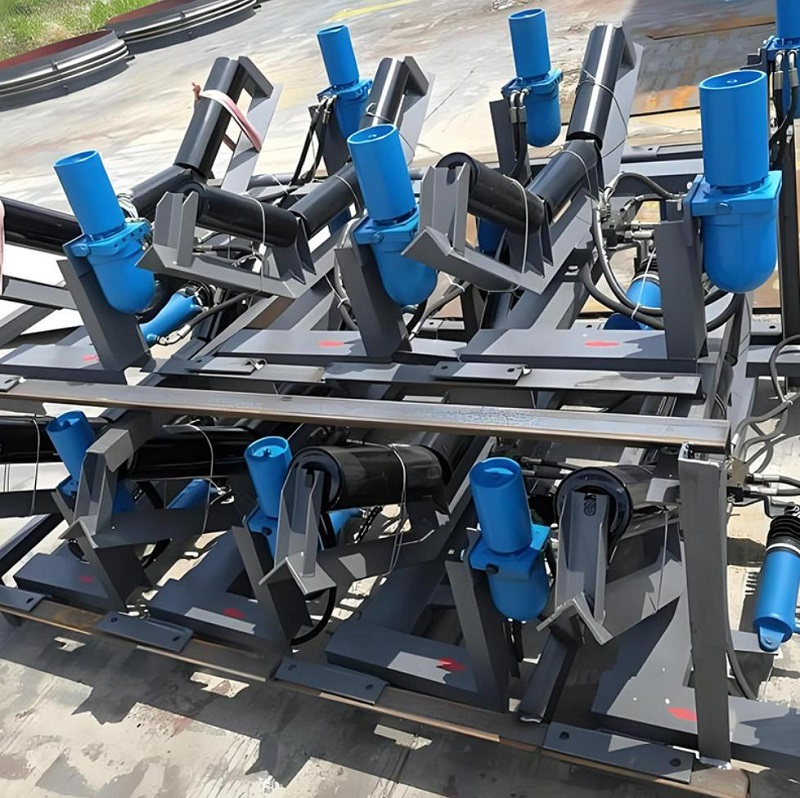

Конвейерни ролкови продукти

Поддържащите продукти включват накрайници с канавки, въртящи се ленти, ударни ленти, спирални самопочистващи се ленти, въртящи се ленти с гумен диск и саморегулиращи се ленти.

Конвейерни принадлежности

YUFENG доставя конвейерни ударни легла, препарати за почистване на ленти, гума за поли, устойчиви на износване гумени листове и други аксесоари за подобряване на производителността на конвейера.

Цялостни решения за транспортни ленти

Наличните конвейерни ленти включват конвейерни ленти от EP плат, конвейерни ленти със стоманен корд, PVC/PVG плътно тъкани ленти за мините и шевронни назъбени ленти.

Стоманен материал

Основните рамки използват Q235B въглеродна стомана за стандартни приложения и Q355B високоякостна нисколегирана стомана за тежки конвейерни проекти, изискващи по-голям капацитет на натоварване.

Повърхностна обработка

Наличните повърхностни обработки включват електростатично епоксидно боядисване със спрей и горещо поцинковане. Клиентите могат да изберат подходяща защита според работната среда.

Крепежни елементи и заваръчни материали

За надеждно сглобяване се използват високоякостни болтове с клас 8.8, пружинни шайби и гайки против разхлабване. Материалите за заваряване се избират според изискванията за основния метал, за да се осигури здравина на конструкцията.

Стандарти и сертификати

Често задавани въпроси

Как да избера правилния тип рама за плъзгач?

Изборът зависи от секцията на конвейера, натоварването на материала, нивото на удар и работната среда. Коритовите рамки се използват за носещи секции, връщащите рамки поддържат празни ленти, а ударните рамки се препоръчват за зони за товарене.

Може ли YUFENG да персонализира празни рамки според чертежи?

да YUFENG може да персонализира размерите на рамката, монтажните отвори, методите на монтаж и повърхностната обработка според чертежите на клиента и изискванията на конвейера.

Какви материали се използват за междинни рамки YUFENG?

Стандартните рамки използват Q235 въглеродна стомана, докато Q355 стомана с висока якост се предлага за тежки приложения. Повърхностната защита може да включва боядисване със спрей или горещо поцинковане.

Рамките YUFENG съвместими ли са с конвейерни системи CEMA?

да YUFENG проектира междинни рамки според изискванията на TD75, DT II(A), CEMA и свързаните с тях конвейерни системи за международни приложения.

Какви сертификати може да предостави YUFENG?

YUFENG може да предостави ISO9001:2015, CE, SGS доклади за инспекции и свързани технически документи според изискванията на проекта. Продуктите също се произвеждат в съответствие със стандартите на CEMA и могат да поддържат изискванията на проекта, свързани с MSHA и TUV.
