Директно снабдяване на фабриката за ударни ролкови ролки за минни и кариерни конвейерни системи

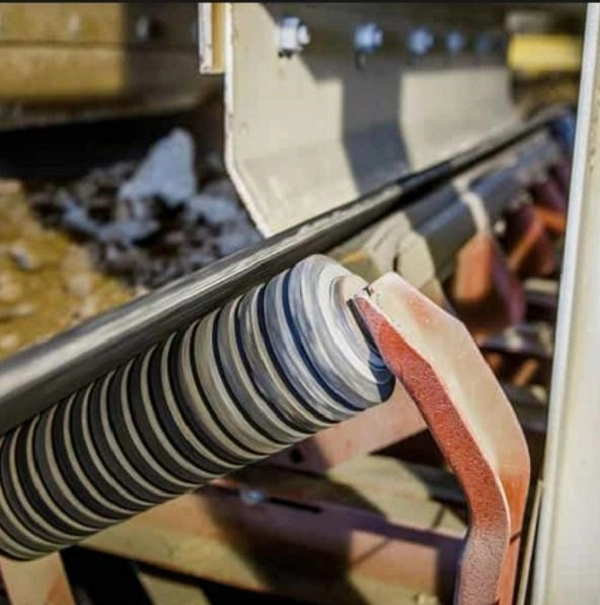

ЮФЕНГ Ударен наклонен валяк, известен също като буферен накрайник или амортисьорна конвейерна ролка, се монтира в точките на подаване и затваряне на лентовите транспортьори, за да абсорбира удара, генериран при падане на насипни материали върху конвейерната лента. Валякът комбинира стоманена или HDPE обвивка с еластични гумени или полиуретанови буферни компоненти за разпределяне на силите на удара и намаляване на концентрираното напрежение върху конвейерната лента и носещата конструкция.

ЮФЕНГ осигурява сегментиран гумен пръстен, интегрално PU изоставане, HDPE, ударни корита, поцинковани и устойчиви на горене антистатични ударни ленти за системи за минно дело, цимент, инертни материали, пристанища, химикали и въглища. Диаметърът на ролката, буферният материал, дебелината на гумения пръстен, твърдостта, уплътнителната структура и конфигурацията на лагера могат да бъдат избрани според ширината на лентата, размера на бучката материал, височината на падане и работната среда.

Типове по буферна структура

Сегментиран гумен пръстен Ударен накрайник

Сегментираният накрайник с гумени пръстени се състои от множество независими еластични гумени пръстени, разположени около тялото на ролката. Структурата с отделен пръстен позволява индивидуален повреден пръстен да бъде заменен, без непременно да се сменя целия валяк, което го прави подходящ за общи мини, кариери и товарни станции със среден удар.

Интегриран PU изоставащ ударен хлабина

Вграденият PU ударен плъзгач използва непрекъснат полиуретанов буферен слой около ролката. Конструкцията от една част намалява изместването на пръстена и осигурява устойчивост на износване за приложения, включващи големи буци материал, по-големи височини на падане и повтарящи се тежки удари.

HDPE Shell Impact Idler

Ударният накрайник от HDPE използва пластмасова ролкова обвивка с подходяща буферна структура за корозивни среди. Неметалната му повърхност избягва конвенционалната стоманена ръжда и може да се обмисли за крайбрежни пристанища, химически заводи и други товарни зони, изложени на солена мъгла или влага.

Тип валяк	Основна характеристика	Приложимо работно състояние
Сегментиран гумен пръстен Ударен накрайник	Висока абсорбция на удари и сменяеми отделни пръстени	Общи точки за натоварване на мини и кариери със среден удар
Интегриран PU изоставащ ударен хлабина	Устойчив на износване еднокомпонентен буферен слой със стабилно позициониране	Зони за товарене на високо падащи и тежки буци
HDPE Shell Impact Idler	Без ръжда и устойчив на избрани корозивни среди	Крайбрежни пристанища и зони за товарене на химически заводи

Конфигурации за различни конвейерни секции

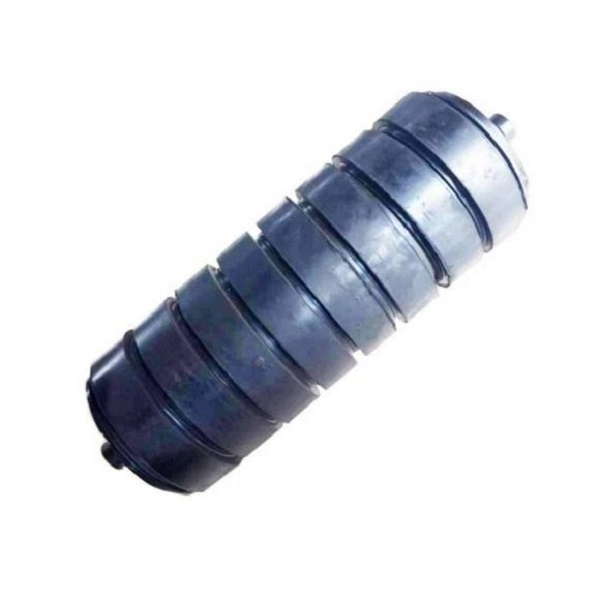

Ударна наклонна ролка със сегментиран гумен пръстен

Множество независими гумени пръстени осигуряват разпределено еластично омекотяване в точката на натоварване. Когато пръстенът се повреди или износи, структурата на сменяемия пръстен може да опрости поддръжката в сравнение с подмяната на целия ролков комплект.

Интегрирана PU изоставаща ударна направляваща ролка

Непрекъснатият външен слой PU осигурява равномерна повърхност за буфериране на удара и е подходящ за материали с големи бучки, които генерират повтарящ се концентриран удар. Неговата конструкция от една част избягва страничното движение, което може да възникне при отделни пръстени.

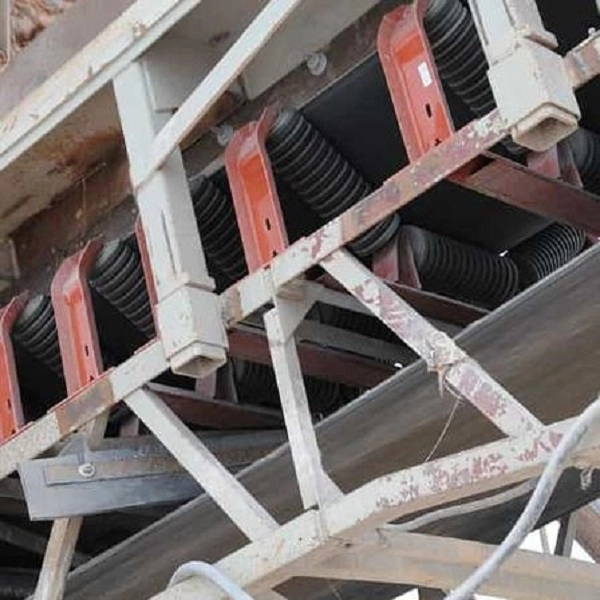

Trough Impact Idler Group

30°, 35° или 45° разпределение на удара с три ролки увеличава поддържаната площ на колана, като същевременно разпределя удара на материала между множество позиции на ролката. Подходящ е за широки и тежки транспортни ленти, обработващи големи количества насипни материали.

Горещо поцинкована ударна направляваща

Поцинкованата стоманена повърхност осигурява допълнителна защита от корозия за външни и влажни зони за товарене. Може да се използва в открити складове, заводи за инертни материали и други места, където валякът е изложен на атмосферна влага.

HDPE антикорозионна ударна направляваща ролка

Обвивката от HDPE елиминира ръждата на металната повърхност и може да бъде избрана там, където солен спрей, влажност или избрани химически среди могат да засегнат конвенционалните стоманени ролки. Подходящ е за крайбрежни кейове и станции за товарене на химически материали.

Огнеупорен, антистатичен удар

Тази конфигурация съчетава проводящ буферен материал със свойства за забавяне на горенето за приложими зони за товарене на подземни въглищни мини. Конкретната ролка и поддържаща система трябва да бъдат избрани в съответствие с приложимите изисквания за безопасност на мината.

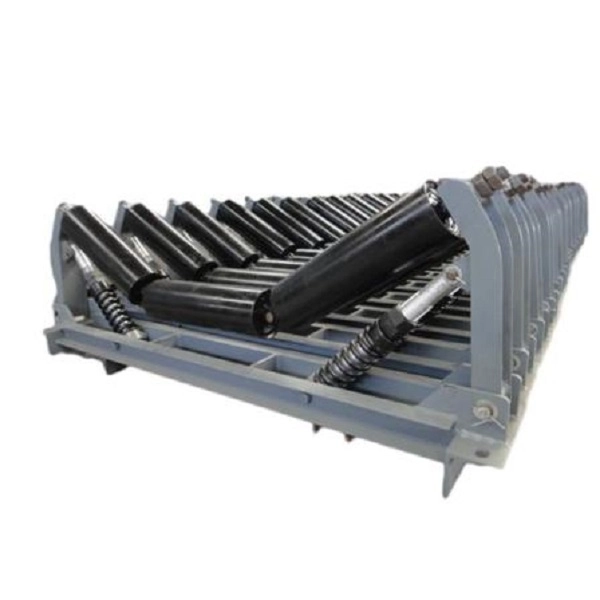

Спецификации

Диаметър на ролката

ЮФЕНГ осигурява стандартни външни диаметри на ударно направляващо колело от 76, 89, 108, 114, 133, 168, 194 и 219 mm. Изборът на диаметър трябва да вземе предвид ширината на лентата, скоростта на лентата, ударното натоварване и дизайна на рамката на конвейера.

Съответстваща ширина на транспортната лента

Серията ролки може да се съчетае с ширина на транспортната лента от приблизително 500–2400 mm. Дължината на ролката, размерите на вала и разположението на буфера могат да бъдат персонализирани според структурата на конвейера.

Дебелина и твърдост на буферния пръстен

Дебелината и твърдостта на гумените или PU буферни компоненти могат да се регулират според размера на бучката материал, височината на падане и очакваната интензивност на удара.

Съвместимост с конвейерна рамка

ЮФЕНГ Impact Idler Rollers могат да бъдат конфигурирани за конвейерни рамки тип DTII, TD75 и CEMA. Съществуващи чертежи на рамка или размери на ролка могат да бъдат предоставени за подмяна и съвпадение на проекта.

Поглъщане на удара и ролков дизайн

Еластичен буферен слой

Гуменият или полиуретановият буферен слой осигурява еластична деформация, когато насипният материал падне върху колана, намалявайки директното предаване на енергията на удара към каркаса на колана и носещата конструкция.

Поддръжка на разпределено въздействие

Използването на няколко ударни ролки в товарната зона разпределя силата на удара, вместо да концентрира целия товар в една точка. Броят и разстоянието между ролките трябва да се определят според теглото на материала, височината на падане и конструкцията на конвейера.

Ролкова концентричност

Прецизната механична обработка на тръбата и вала спомага за поддържането на стабилно въртене на ролката при голямо натоварване. YUFENG определя концентричност на корпуса на ролката от ≤0,5 mm за референтната стандартна конфигурация.

Защита на лагера

Многостепенните лабиринтни и гумени контактни уплътнителни системи помагат за защита на кухината на лагера от прах, вода и замърсяване с материали по време на работа в станции за насипно натоварване.

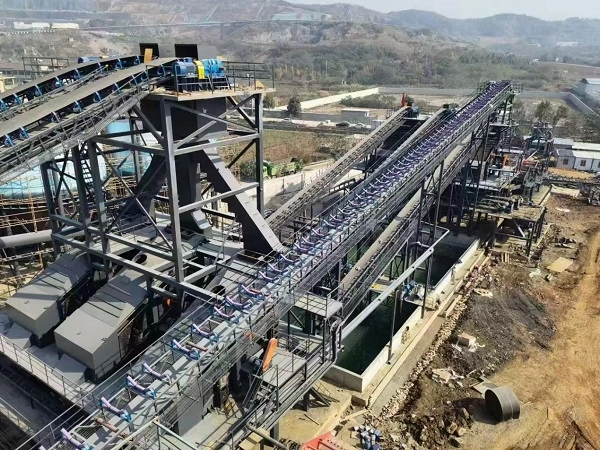

Опции за персонализиране

Буферен материал

ЮФЕНГ осигурява буферни пръстени от естествен каучук, интегрални PU полиуретанови слоеве и базирани на HDPE конфигурации според изискванията за удар, износване и корозия.

Материал на корпуса на ролката

Предлагат се варианти за корпус от въглеродна стомана Q235 и неръждаема стомана 304. Конфигурациите на корпуса от HDPE също могат да бъдат избрани за среди, чувствителни към корозия.

Повърхностна обработка

Предлагат се електростатично покритие и горещо поцинковане за стоманени ролкови черупки, докато PU или гумени външни структури могат да бъдат доставени според избраната ударна конфигурация.

Уплътнителна система

Двойни или тройни композитни найлонови лабиринтни уплътнителни структури могат да бъдат конфигурирани с гумени контактни уплътнения за подобряване на защитата от прах и вода около лагерния възел.

Конфигурация на лагера

Вътрешни лагери с висока точност или вносни лагери с хлабина SKF/FAG C3 могат да бъдат избрани според изискванията за непрекъсната работа и спецификациите на клиента.

Специална конфигурация на околната среда

Устойчиви на ниски температури или забавящи горенето антистатични буферни материали могат да бъдат специфицирани за приложения в студен регион и подземни минни приложения в съответствие с необходимите работни условия.

Материали и контрол на качеството

Roller Shell

Стандартните стоманени ударни ленти използват Q235 високочестотна ERW стоманена тръба, докато HDPE моделите използват първичен HDPE материал. Размерите на корпуса и дебелината на стената могат да бъдат съобразени с определеното ударно натоварване.

Ролков вал

Валът използва студено изтеглена масивна кръгла стомана 45# в стандартната конфигурация, осигуряваща устойчивост на огъване при многократни удари и радиални натоварвания.

Буферен материал

Високоеластичен естествен каучук или устойчива на износване полиуретанова суровина се избира в съответствие с изискваната абсорбция на удари и абразия.

Лагер

Сачмените лагери с дълбоки канали C3 осигуряват въртящата се опора за ролковия възел. Изборът на лагер влияе върху съпротивлението при движение, генерирането на топлина и експлоатационния живот.

Уплътнителни компоненти

Найлонови лабиринтни пръстени с висока якост и устойчиви на атмосферни влияния уплътнения от нитрилен каучук се използват за защита на лагерната кухина от прах и влага.

Проверка на входящия материал

От стоманени тръби, валове, лагери и буферни материали се вземат проби за приложими характеристики на въртене, размери, стареене и свързани с удара преди влизане в цеха за сглобяване.

Индикатори за ефективност

Елемент за изпълнение	Стандартно изискване	Стандарт за изпитване
Коефициент на съпротивление при въртене	≤0,008	ISO 15365
Степен на защита от прах и вода	IP65	IP тест стандарт
Номинален експлоатационен живот при натоварване	≥30 000 работни часа	Тест за фабрично ускорено стареене
Концентричност на корпуса на ролката	≤0,5 мм	Тест на циферблатния индикатор
Гумен буферен пръстен Загуба от абразия	≤1,0 cm³/1,61 km	ISO 4649
Време против стареене на лагера	≥500 h тест за стареене при висока температура	Вътрешен лабораторен тест

Действителното поглъщане на удара, експлоатационният живот и товароносимостта зависят от диаметъра на ролката, буферния материал, твърдостта, ширината на лентата, размера на бучката материал, височината на падане, скоростта на транспортиране и работната среда.

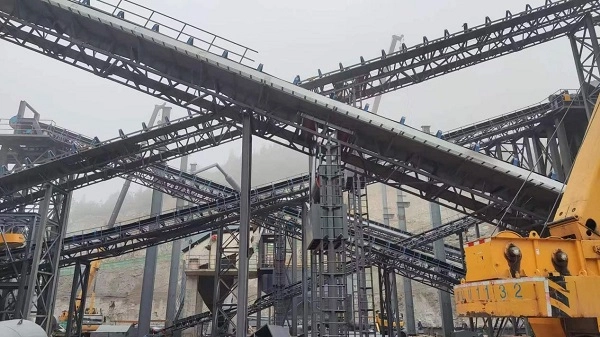

Монтаж и подмяна

Инсталиране на нова рамка за хранене

Ударната опорна рамка на накрайника е фиксирана в проектираната глуха позиция. Двата края на вала на ролката са подравнени с опорните скоби и са заключени с посочените щифтове или болтове. Цялата група трябва да се върти свободно, преди конвейерът да бъде пуснат в действие.

Разположение на групата на удара

За точките на захранване на трошачки с голямо падане, приблизително три до пет групи ударни ленти могат да бъдат разположени в рамките на около 5 m от зоната за товарене, за да разпределят концентрирания удар на материала. Точното подреждане трябва да се определи според проекта на конвейера.

Смяна на буферен пръстен

За сегментирани конфигурации с гумени пръстени повреденият отделен буферен пръстен може да бъде заменен, когато структурата на ролката позволява. Ако ролковата тръба, валът или лагерът са повредени, целият ролков комплект трябва да се смени.

Безопасност по време на подмяна

Конвейерът трябва да бъде спрян и изолиран от източника на захранване преди поддръжката на ударния празен ход. След монтажа трябва да се провери въртенето на ролките, блокирането на вала и подравняването на ремъка, преди да рестартирате оборудването.

Приложения по състояние на зареждане

Точки за захранване на трошачката

Ударните ленти обикновено се инсталират под точките на разтоварване на трошачката, където големи камъни или руда могат да паднат от значителна височина и да генерират концентриран удар върху конвейерната лента.

Минно дело и добив

Сегментираните каучукови и PU ударни ленти могат да бъдат избрани за системи за обработка на руда, инертни материали и камъни според размера на буците материал, височината на натоварване и капацитета на конвейера.

Заводи за цимент и инертни материали

Ударните ролкови групи могат да поддържат конвейерни секции, приемащи варовик, клинкер, чакъл и други насипни материали от оборудване за раздробяване или пресяване.

Крайбрежни зони и зони за товарене на химикали

Ударните ленти от HDPE могат да бъдат взети предвид, когато солена пръскачка, влажност или избрани химически среди създават риск от корозия за конвенционалните стоманени компоненти.

Подземен добив

Приложими огнеупорни и антистатични конфигурации на ленти могат да бъдат доставени за подземни товарни точки, където конвейерната система трябва да отговаря на съответните изисквания за безопасност на мините.

Стандарти и документация за качество

Стандарти на конвейерната индустрия

ЮФЕНГ Impact Idler Rollers са произведени в съответствие с изискванията на CEMA, GB/T10595 и ISO15365 за конвейерно оборудване и производителност на ролките.

Изисквания за безопасност

Ролките за подземни минни приложения могат да бъдат конфигурирани според съответните изисквания за безопасност на въглищните мини. Приложимата сертификация зависи от конкретната структура на продукта и изискванията на проекта.

Експортна документация

Наличната документация може да включва сертификат за управление на качеството ISO9001, експортна документация CE, доклади за инспекция на суровини на SGS, документи за изпитване на безопасност на въглищни мини и доклади от фабричните изпитвания за устойчивост на удар и експлоатационен живот според конфигурацията на продукта.

Подходящи продукти за конвейерни системи

Серия конвейерни ленти

ЮФЕНГ може да достави платнена транспортна лента, транспортна лента със стоманен шнур, транспортна лента със странична стена, тръбна транспортна лента, шарена транспортна лента и груба горна транспортна лента за цялостни системи за обработка на насипни материали.

Други конвейерни ролки

Поддържащите ролки включват носещи ленти, връщащи ленти, самонастройващи се ленти и съответните опорни скоби за различни секции на конвейера.

Гумени аксесоари

За монтаж и поддръжка могат да бъдат доставени устойчиви на износване гумени листове, гума за конвейерни первази, лепила за ремонт на вулканизация и комплекти за лепене.

HDPE серия тръбопроводи

HDPE водопроводна тръба и HDPE драгажна тръба могат да бъдат доставени за спомагателно транспортиране на вода и суспензия в минни и промишлени проекти.

Персонализирана обработка

Диаметърът на ролката, дебелината на стената на корпуса, твърдостта на буфера, размерите на гумените пръстени и уплътнителната структура могат да се регулират според работните чертежи на клиента и условията на удар.

Опаковка и съхранение

Ударни ролки с малък диаметър

Ударните ролки 76, 89 и 108 mm могат да бъдат опаковани със стоманена тел, снабдени със защитни капачки на двата края на вала и опаковани в масивни дървени кутии за транспортиране.

Големи тежки ударни ролки

168, 194 и 219 mm ударни ролки могат да бъдат подредени върху дървени палети, защитени с пластмасово фолио и закрепени, за да се намалят повърхностните повреди и движението по време на транспортиране на контейнери.

HDPE ударни ленти

Ударните ролки от HDPE могат да бъдат разделени с пяна или други омекотяващи материали, за да се предотврати сблъсък и повреда на повърхността по време на товарене и разтоварване.

Изисквания за съхранение

Ударните ролки трябва да се съхраняват хоризонтално върху палети с височина на подреждане не повече от 1,2 m. Гумените и PU буферни компоненти трябва да бъдат защитени от продължителна пряка слънчева светлина, високи температури, дъждовна вода и други условия, които могат да ускорят стареенето на материала.

Как да изберете правилната ударна направляваща ролка

Височина на падане на материала

Височината на падане на материала е важен параметър, тъй като по-големите разстояния на падане генерират по-голяма енергия на удара. Буферният материал и разположението на ударната ролка трябва да бъдат избрани според действителната височина на натоварване.

Размер на бучката на материала

Големите и остри материали на буци изискват по-силно поглъщане на удара и могат да бъдат по-подходящи за ударни структури от PU или подсилена гума, отколкото стандартните ролки.

Ширина на транспортната лента

Осигурете ширината на транспортната лента и съществуващите размери на рамката, така че дължината на ролката, диаметърът, конфигурацията на вала и поддържащата конструкция да могат да бъдат правилно съчетани.

Работна среда

При избора на въглеродна стомана, поцинкована стомана, неръждаема стомана, HDPE или специализирани буферни материали трябва да се имат предвид влажността, соленият спрей, излагането на химикали, външната инсталация и температурата.

Необходим метод за поддръжка

Могат да се обмислят дизайни на сегментирани гумени пръстени, когато се предпочитат сменяеми буферни пръстени, докато интегралните PU конфигурации може да са по-подходящи, когато се изисква непрекъснат устойчив на износване външен слой.

Поискайте оферта за ролка за ударно направляващо колело

Необходими технически параметри

За точна фабрична оферта, осигурете съответстващата ширина на транспортната лента, външен диаметър на ролката, тип ударно направляващо устройство, височина на падане на материала, размер на буци материал, работна среда, общо количество за поръчка и целеви порт за доставка.

Техническите инженери на YUFENG могат да оценят подходящия диаметър на ролката, материала на корпуса, буферната структура, лагера, уплътнителната система и опорната рамка според условията на натоварване.

Глобална информация за контакт на ЮФЕНГ

Имейл

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobile

+86 15318787602

Фабричен адрес

Xiagou Villege, ETDZ, Кингдао, Шандонг, Китай

View as

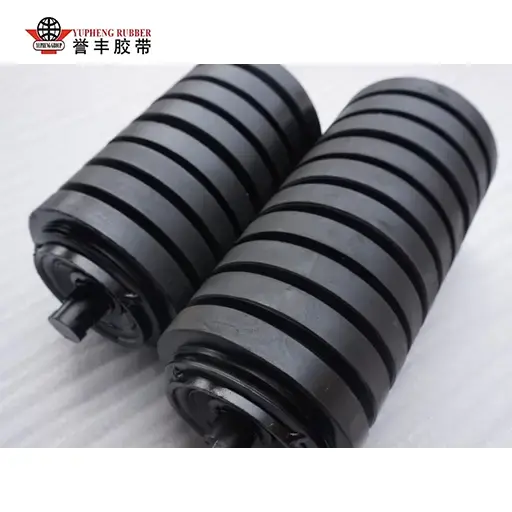

Ударна направляваща ролка с гумен пръстен
