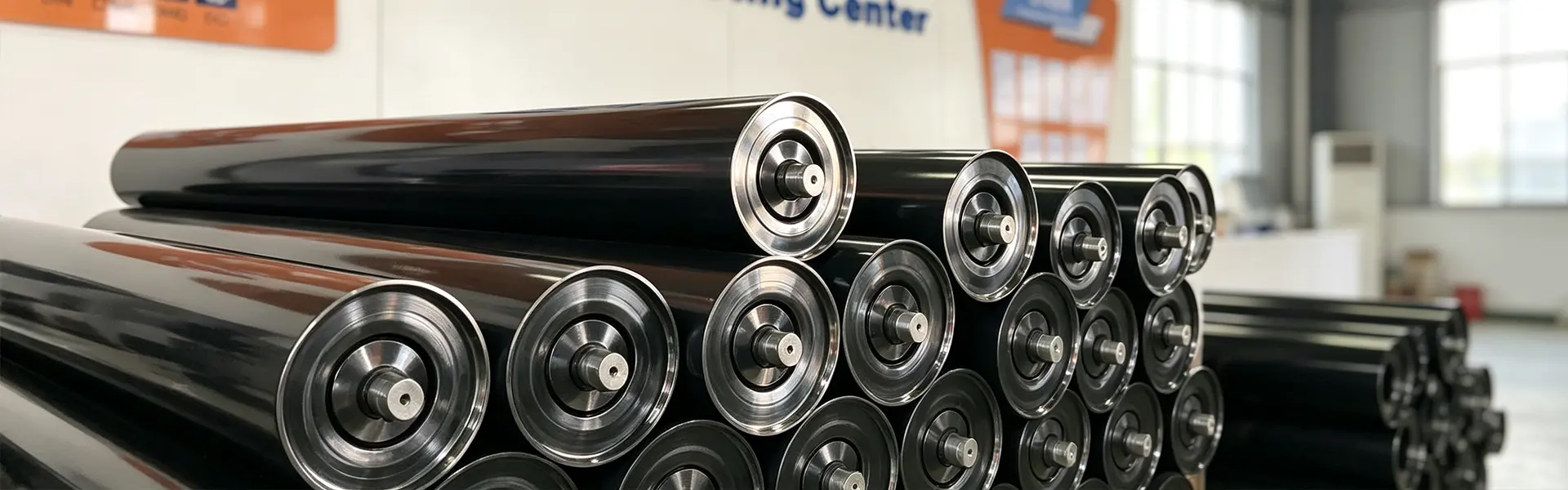

Високоефективна носеща направляваща ролка за системи с конвейерни ленти

ЮФЕНГ Носеща направляваща ролка, известен също като носеща ролка на корито или конвейер, носещ плъзгач, е основният поддържащ компонент, инсталиран на горната носеща материал секция на лентов транспортьор. Той поддържа натоварената конвейерна лента, поддържа проектирания профил на коритото, намалява провисването на лентата и помага да се поддържат насипните материали центрирани по време на непрекъснато транспортиране.

Носещият накрайник е сглобен от стоманена или HDPE ролкова обвивка, здрав вал, прецизен лагер с дълбоки канали и многослойна уплътнителна система. YUFENG осигурява въглеродна стомана, поцинкована, HDPE, PU изоставаща, самоподравняваща се и спирално носеща ленти за минно дело, цимент, пристанища, топлинна енергия, химически и други приложения за транспортиране на насипни товари.

Наличните диаметри на ролките включват 76, 89, 108, 114, 133, 168, 194 и 219 mm, с дължина на ролката, дебелина на стената, конфигурация на лагера и повърхностна обработка, които могат да се персонализират според чертежите на конвейера и работните условия.

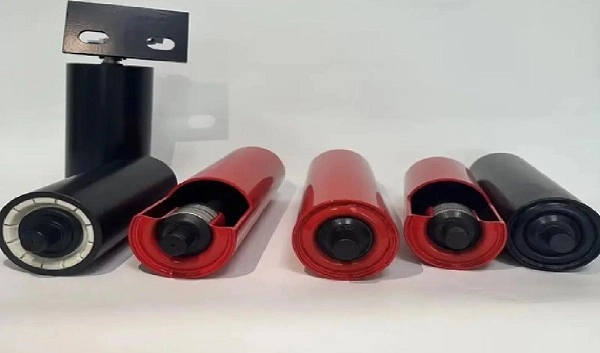

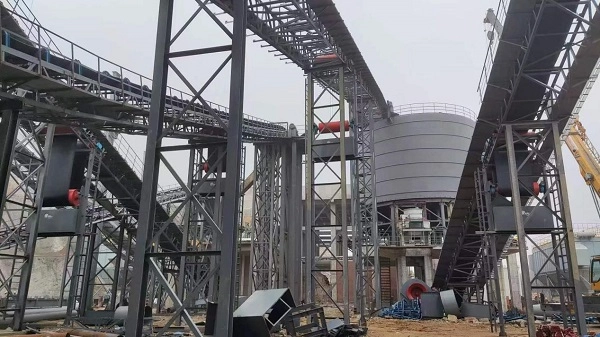

Видове по материал на корпуса

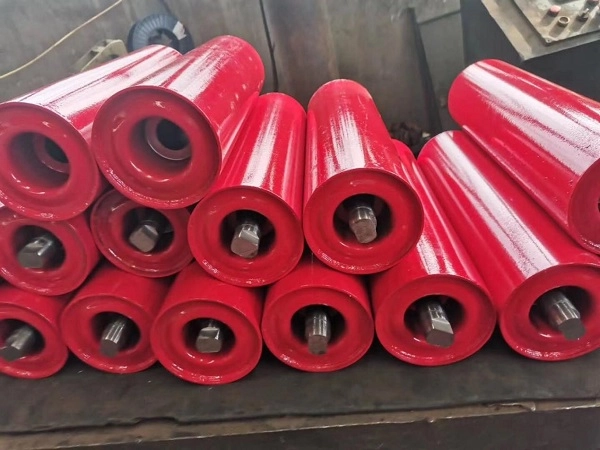

Накрайник за носене от въглеродна стомана

Носещите ленти от въглеродна стомана осигуряват висока товароносимост, структурна здравина и устойчивост на удар за конвенционалните тежкотоварни конвейерни системи. Те са подходящи за минно дело, циментови заводи, топлоелектрически централи, инертни материали и други приложения за транспортиране на насипни материали.

HDPE носещ празен ход

Носещите HDPE ролки използват полиетиленова обвивка с висока плътност, която не ръждясва като конвенционалните стоманени ролки. Те осигуряват устойчивост на влага, солен спрей и избрани киселинни или алкални среди, което ги прави подходящи за крайбрежни пристанища, химически заводи и влажни открити минни среди.

PU изоставащ носещ безделник

PU изоставащите носещи ленти използват еластичен полиуретанов външен слой, за да поемат част от удара на материала в зони с високо натоварване. Те са особено подходящи за захранващи секции на трошачки, където големи или остри материали могат да създадат концентриран удар върху конвейерната лента.

Тип валяк	Основна характеристика	Приложимо работно състояние
Накрайник за носене от въглеродна стомана	Висока товароносимост, силна устойчивост на удар и стабилна цена	Минно дело, циментови заводи, топлоенергия и тежкотоварен транспорт
HDPE носещ празен ход	Без ръжда, устойчив на киселини и основи, нисък шум при работа	Крайбрежни пристанища, химически заводи и влажна среда със солена мъгла
PU изоставащ носещ безделник	Еластичен външен слой за абсорбиране на удар и защита на колана	Захранване на трошачка и секции за заготовка с голям удар

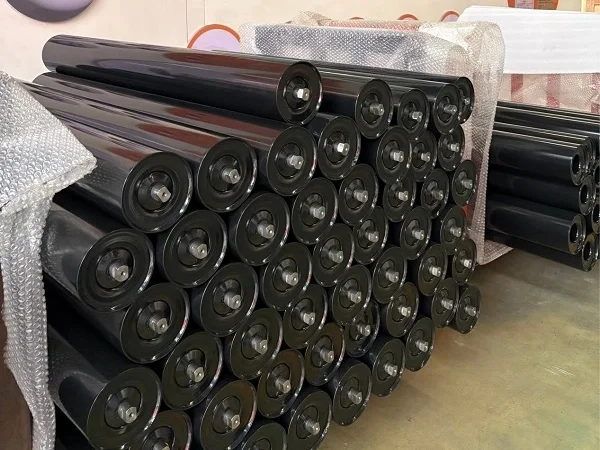

Конфигурации за различни конвейерни секции

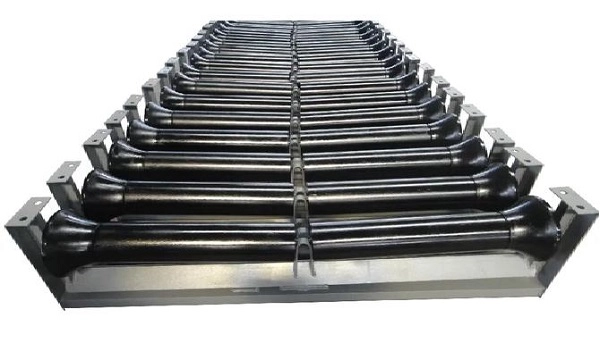

Корито, носеща наклонена ролка

Разположението на коритото с три ролки е най-широко използваната конфигурация за носене на празен ход за горната натоварена секция на лентов транспортьор. Наличните ъгли на коритото включват 30°, 35° и 45°, което позволява на лентата да образува по-дълбоко носещо корито и увеличава неговия ефективен капацитет за задържане на материала.

PU изоставаща ударна носеща направляваща ролка

PU буферни пръстени са увити около тялото на ролката, за да намалят удара, генериран, когато големи буци материали падат върху конвейера. Валякът обикновено се монтира около подаването на трошачката и други точки на натоварване с голямо падане, за да се намали повредата на конвейерната лента.

Самонастройваща се носеща направляваща ролка

Самонастройващият се носещ плъзгач е оборудван с вертикални водещи ролки, които помагат за коригиране на отклонението на колана по време на работа. Използва се на конвейерни линии на дълги разстояния, където проследяването на лентата е важно за намаляване на износването на ръба, изтичането на материал и нестабилното транспортиране.

Поцинкована носеща направляваща ролка против ръжда

Обвивката на ролката получава горещо поцинкована повърхностна обработка за подобряване на устойчивостта на влага и атмосферна корозия. Тази конфигурация е подходяща за открити складове, складиране на материали на открито и транспортни системи, изложени на влажни условия.

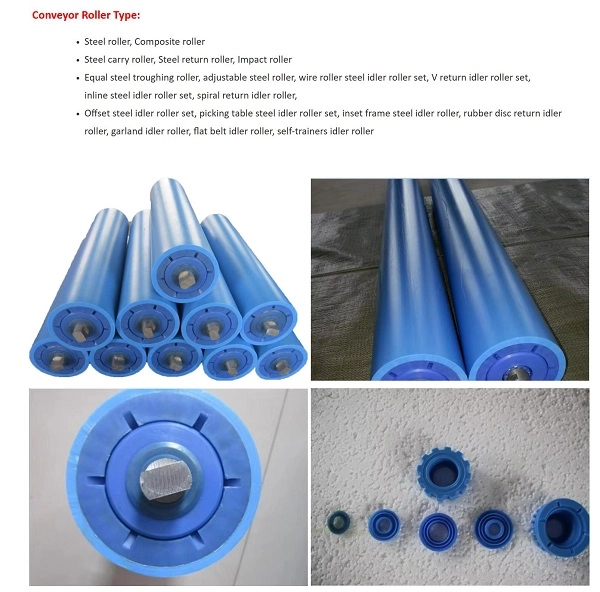

HDPE антикорозионна носеща направляваща ролка

Обвивката от HDPE осигурява неметална повърхност, която избягва конвенционалната стоманена ръжда и предлага устойчивост на избрани корозивни среди. Подходящо е за крайбрежни кейове, химически заводи и други места, където солена пръскачка или излагане на химикали може да съкрати експлоатационния живот на обикновените стоманени ролки.

Спирална носеща направляваща ролка против залепване

Спиралната повърхност използва спираловидна изпъкнала структура, за да помогне за отстраняването на лепкава глина, мокър пясък и друг материал, полепнал по конвейерната лента. Този дизайн помага за намаляване на натрупването на материал около ролката и може да намали риска от блокиране на ролката при условия на мокро транспортиране.

Спецификации

Диаметър на ролката

ЮФЕНГ предоставя стандартни външни диаметри от 76, 89, 108, 114, 133, 168, 194 и 219 mm. Подходящият диаметър трябва да бъде избран според ширината на лентата, скоростта на лентата, натоварването и структурата на конвейера.

Съответстваща ширина на транспортната лента

Диапазонът на носещия накрайник може да бъде съчетан с ширина на транспортната лента от приблизително 500–2400 mm. Дължината на ролката и размерите на вала могат да бъдат персонализирани според рамката на конвейера и носещата скоба.

Съвместимост с конвейерна рамка

Продуктите на YUFENG Carrying Idler Roller са проектирани за съвместимост с обичайните DTII, TD75 и CEMA тип конвейерни рамки. Точните размери трябва да бъдат потвърдени спрямо съществуващия чертеж на рамката на клиента преди масово производство.

Съвместимост с колан

Ролките могат да бъдат съчетани с конвейерни ленти от тъкани, транспортни ленти със стоманен корд, транспортни ленти със странична стена и тръбни транспортни лентови системи според техните структурни изисквания и ширина на лентата.

Опции за материал и повърхностна обработка

Материал на корпуса на ролката

Наличните материали за корпуса включват въглеродна стомана Q235, HDPE и неръждаема стомана 304. Въглеродната стомана е предназначена за общи тежки приложения, HDPE за чувствителни към корозия среди и неръждаема стомана за приложения, изискващи повишена устойчивост на корозия.

Повърхностна обработка

Повърхностните опции включват електростатично прахово покритие, горещо поцинковане и пълно изоставане от PU. Подходящата обработка трябва да бъде избрана според влажността, корозията, удара и характеристиките на материала.

Конфигурация на лагера

ЮФЕНГ може да достави местни високопрецизни лагери или вносни SKF и FAG C3 лагери в съответствие с оперативните изисквания и спецификацията на проекта.

Уплътнителна структура

Двойните или тройните композитни уплътнителни структури могат да бъдат конфигурирани с помощта на многоканални найлонови лабиринтни уплътнения и гумени контактни уплътнения, за да се ограничи навлизането на прах и вода в кухината на лагера.

Специални условия на труд

Специални конфигурации като огнезащитни и антистатични носещи ролки за подземно копаене или устойчиви на ниска температура ролки за северни открити мини могат да бъдат обсъдени според приложението.

Поддържащи аксесоари

Могат да бъдат доставени съвпадащи носещи скоби и носещи рамки на конвейера според размерите на ролката и дизайна на рамката на конвейера.

Структура и суровини

Roller Shell

Стандартните стоманени ролки използват Q235 високочестотна ERW стоманена тръба, докато HDPE версиите използват първичен HDPE материал. Размерите на корпуса и дебелината на стената могат да се регулират според необходимото натоварване и дължина на ролката.

Ролков вал

Валът на ролката използва 45# студено изтеглена масивна кръгла стомана, осигуряваща устойчивост на огъване при непрекъснато радиално и аксиално натоварване. Диаметърът на вала и конфигурацията на края могат да бъдат съобразени с носещата скоба.

Лагер

За въртящия се възел се използват сачмени лагери с дълбок канал C3. Изборът на лагер влияе върху съпротивлението при движение, повишаването на температурата, експлоатационния живот и годността за непрекъсната работа на конвейера.

Уплътнителни компоненти

Уплътнителната система използва найлонови лабиринтни компоненти с висока якост заедно с устойчиви на атмосферни влияния уплътнителни пръстени от нитрилен каучук. Многостепенната структура спомага за намаляване на замърсяването на лагерната кухина от прах и вода.

Проверка на входящия материал

Стоманените тръби, валове и лагери се вземат проби и се проверяват за съответните изисквания за размери и производителност преди монтажа. Материали, които не отговарят на критериите за фабрична проверка, не се освобождават за производство.

Изпълнение

Носещите ленти работят непрекъснато, докато конвейерът работи, така че съпротивлението на въртене, концентричността, защитата на лагерите и капацитетът на статичен товар са важни показатели за избор на ролки. YUFENG контролира точността на машинната обработка и сглобяването, за да поддържа стабилна работа.

Елемент за изпълнение	Стандартно изискване	Стандарт за изпитване
Коефициент на съпротивление при въртене	≤0,008	ISO 15365
Степен на защита от прах и вода	IP65	IP тест стандарт
Номинален експлоатационен живот при натоварване	≥30 000 работни часа	Тест за фабрично ускорено стареене
Концентричност на корпуса на ролката	≤0,5 мм	Тест на циферблатния индикатор
Лагер Продължителност против стареене	≥500 h тест за стареене при висока температура	Вътрешен лабораторен тест
Аксиална статична носеща способност	1,5 пъти номинално натоварване без деформация	Тест за статично налягане

Действителният експлоатационен живот и натоварването зависят от диаметъра на ролката, дебелината на корпуса, конфигурацията на лагера, скоростта на лентата, натоварването на материала, работната среда и условията на поддръжка.

Стандарти за качество

Стандарти на конвейерната индустрия

Ролките YUFENG се произвеждат в съответствие с изискванията на CEMA, GB/T 10595 и ISO 15365 за конвейерно оборудване и производителност на ролките.

Изисквания за безопасност и износ

Приложимите конфигурации на ролки за подземни мини могат да бъдат доставени в съответствие със съответните изисквания за безопасност на въглищните мини. Поръчките за износ могат да бъдат подкрепени с приложима документация за проверка на CE и SGS според избрания продукт и пазар на дестинация.

Качествена документация

Наличната документация може да включва сертификат за управление на качеството ISO9001, експортна документация CE, доклади за инспекция на суровини на SGS, документация за тестове за безопасност на въглищни мини и доклади за фабрично съпротивление на въртене и тестове за експлоатационен живот.

Монтаж и носене Смяна на плъзгач

Инсталиране на нова конвейерна рамка

Носещата опорна скоба на празен ход първо се фиксира към рамката на конвейера според проектираното разстояние. Двата края на ролковия вал са подравнени с отворите за монтаж на конзолата и са закрепени с посочените щифтове или болтове, последвани от ръчна проверка на въртенето, за да се потвърди гладкото движение.

Замяна на износено носене

Конвейерът трябва да бъде спрян и изолиран от захранването преди поддръжка. След отстраняване на заключващите компоненти на вала, повреденият носещ плъзгач може да бъде отстранен и заменен с нов валяк. Въртенето и подравняването на лентата трябва да се проверят преди рестартирането на конвейера.

Саморегулираща се позиция на празен ход

На транспортни линии на дълги разстояния могат да се монтират саморегулиращи се носещи ленти на подходящи интервали, като се препоръчват приблизително 80–100 m според доставената конфигурация и работни условия.

Ударно разположение на празен ход

За точките на захранване на трошачката, приблизително три до пет групи от PU изоставащи удароносещи ленти могат да бъдат разположени в рамките на приблизително 5 m от точката на затваряне, за да разпределят удара на материала и да предпазят конвейерната лента.

Подходящи продукти за конвейерни системи

Серия конвейерни ленти

ЮФЕНГ може да достави платнена транспортна лента, транспортна лента със стоманен шнур, транспортна лента със странична стена, тръбна транспортна лента, шарена транспортна лента и груба горна транспортна лента за различни приложения за транспортиране на насипни товари.

Аксесоари за ролки

Поддържащите продукти включват корита, ударни, самоподравняващи се и връщащи скоби, опорни стойки и други компоненти за монтиране на ролки.

Гумени аксесоари

Предлагат се устойчиви на износване гумени листове, гумени первази за конвейери, лепила за ремонт на вулканизация и комплекти за лепене за монтаж и поддръжка на конвейери.

HDPE серия тръбопроводи

HDPE водопроводна тръба и HDPE драгажна тръба могат да бъдат доставени за спомагателен транспорт на течности в минни и индустриални проекти.

Персонализирана обработка

Диаметърът на ролката, дебелината на стената на корпуса, размерите на вала, уплътнителната структура и други параметри могат да се регулират според чертежите на клиента и специфичните условия на работа.

Опаковка и съхранение

Ролки с малък диаметър

76, 89 и 108 mm носещи ленти могат да бъдат опаковани със стоманена тел, защитени с пластмасови капачки на двата края на вала и опаковани в масивни дървени кутии за международен транспорт.

Ролки с голям диаметър

168, 194 и 219 мм тежкотоварни ленти могат да бъдат подредени върху дървени палети, увити със защитно пластмасово фолио и обезопасени за транспортиране в контейнери.

HDPE носещи ленти

Ролките от HDPE могат да бъдат разделени с омекотяващи материали, за да се намали повърхностният сблъсък, надраскване и деформация по време на товарене и разтоварване.

Условия за съхранение

Валяците трябва да се съхраняват хоризонтално върху палети с препоръчителна височина на подреждане не повече от 1,2 m. При съхранение на открито трябва да се използва водоустойчиво покритие и трябва да се избягва продължителното излагане на дъждовна вода.

Как да изберете правилната носеща направляваща ролка

Ширина на транспортната лента

Осигурете ширината на транспортната лента и съществуващите размери на рамката, така че да могат да бъдат потвърдени подходящата дължина на ролката, размерите на вала и конфигурацията на скобата.

Диаметър и тип на ролката

Изберете външния диаметър и структура според скоростта на лентата, натоварването на материала, секцията за транспортиране и условията на удар. Коритовите, ударните и саморегулиращите се носещи ленти имат различни функции в рамките на конвейерната система.

Работна среда

Предоставете информация за влажност, солени пръски, излагане на химикали, използване на открито, температура и характеристики на материала. Това определя дали изоставането от въглеродна стомана, поцинкована стомана, HDPE, неръждаема стомана или PU е по-подходящо.

Размер на бучката на материала и въздействие

Големите или остри насипни материали може да изискват PU изоставащи ударни носещи ленти около точките на товарене, докато конвенционалното транспортиране на материали може да използва стандартни въглеродни стоманени ленти.

Поискайте оферта за носеща направляваща ролка

Необходими технически параметри

За точна фабрична оферта, осигурете съответстващата ширина на транспортната лента, външния диаметър на ролката, типа носещ плъзгач, работната среда, характеристиките на материала, общото количество за поръчка и порта на местоназначението.

Техническите инженери на YUFENG могат да оценят подходящия диаметър на ролката, материала на черупката, лагера, уплътнителната структура и поддържащата скоба според изискванията на конвейерната система.

Глобална информация за контакт на ЮФЕНГ

Имейл

jayce@yuphengbelt.com

WhatsApp / WeChat / Mobile

+86 15318787602

Фабричен адрес

Xiagou Villege, ETDZ, Кингдао, Шандонг, Китай

View as

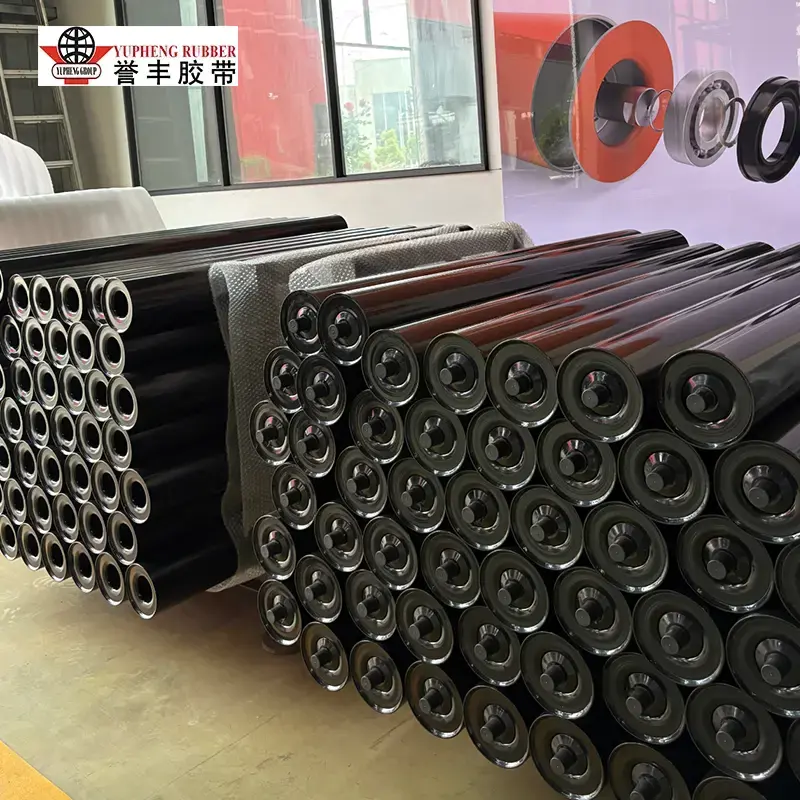

Наклонен валяк

Създаден за тежкотоварно транспортиране на насипни материали, YUFENG Troughing Idler Roller осигурява стабилна опора на ремъка и пренасяне на товара за минни, термични, циментови, зърнени и пристанищни конвейерни системи. Произведен по стандартите CEMA, ISO и MT/T 821, той разполага с многослойно лабиринтно уплътнение за защита на лагерите от прах, вода и суспензия. Предлага се с ъгли на коритото 20°, 35° и 45° за персонализирани изисквания за транспортиране.

Виж повече >> Изпратете запитване >>

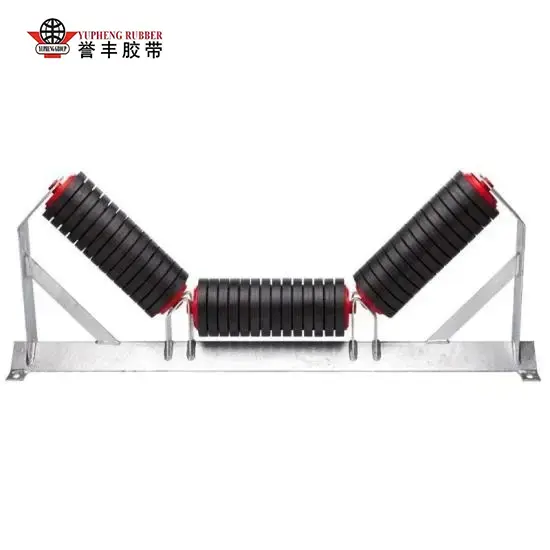

Наклонен валяк с еднаква дължина

Симетричната опора с три ролки прави YUFENG Equal Length Troughing Idler Roller надеждно носещо решение за конвейери за насипни материали. Проектиран за минно дело, топлинна енергия, цимент, зърно и пристанищни приложения, той разполага с многослойно лабиринтно уплътнение за защита на вътрешните лагери от прах, вода и суспензия. Предлага се с ъгли на коритото 20°, 35° и 45° за стабилно транспортиране с голям капацитет.

Виж повече >> Изпратете запитване >>

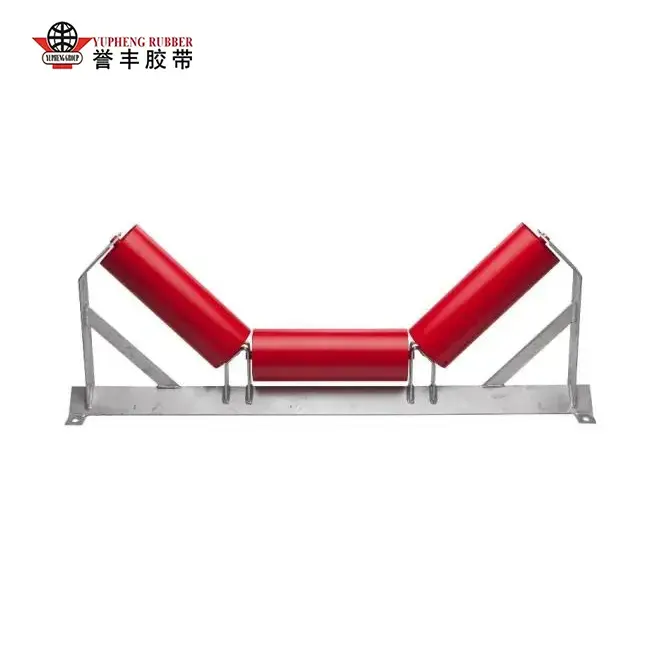

Тежкотоварен ролков валяк

Проектиран за транспортиране на насипни материали с голям тонаж, YUFENG Heavy Duty Troughing Idler Roller разполага с подсилена рама с 3 ролкови лагери и усъвършенствана система за уплътняване за сурови минни, енергийни, циментови и пристанищни среди. С опции за ъгъл на коритото от 20°, 30°, 35° и 45°, той поддържа по-висок капацитет на транспортиране, като същевременно намалява разпиляването на материал и предпазва лагерите от прах, суспензия, солена мъгла и излагане на топлина.

Виж повече >> Изпратете запитване >>

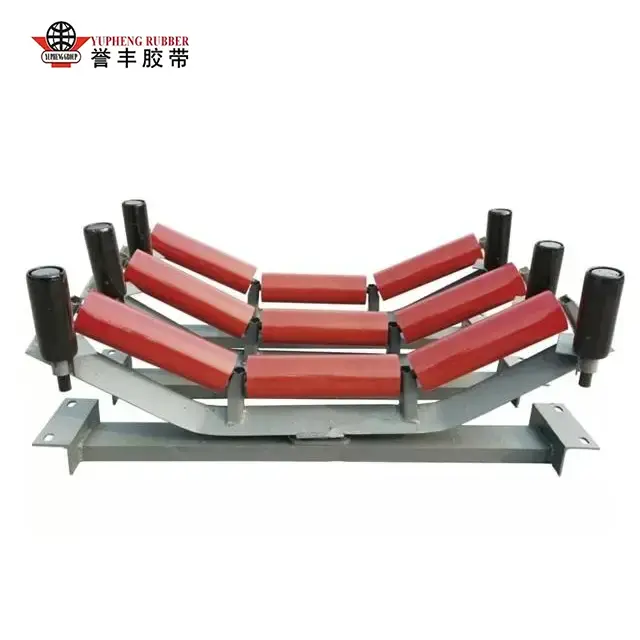

Самоподравняващ се накрайник
