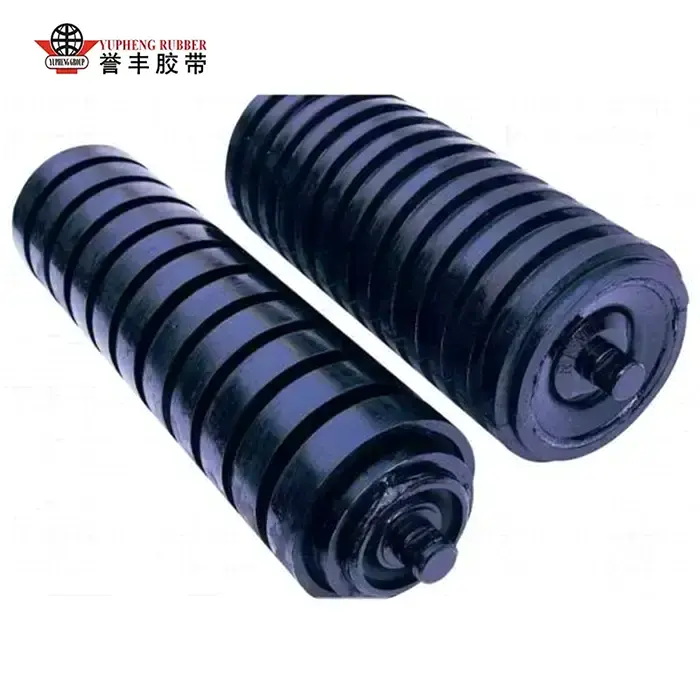

Ударна направляваща ролка с гумен пръстен

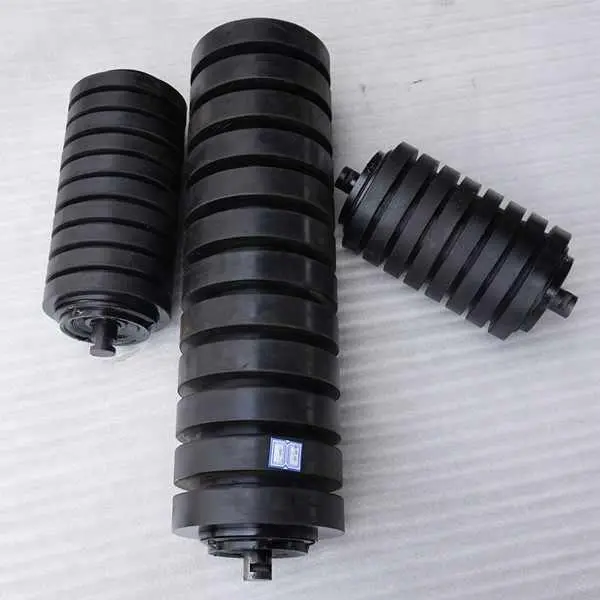

YUFENG Rubber Ring Impact Idler Roller е специален буферен конвейерен компонент, независимо разработен и масово произведен от нашата фабрика, изключително оптимизиран за секции на товарни улеи с голям удар, където руда, въглища и камъни падат вертикално. За разлика от традиционните напълно гладки стоманени ударни ленти, които предават цялата падаща сила директно към конвейерната лента, тази лента монтира на равно разстояние дебели еластични гумени пръстени върху безшевната стоманена ролкова обвивка. Сегментираните гумени възглавници се деформират еластично при силен удар, за да разпръснат концентрирания натиск в широка контактна зона, елиминирайки локалните пикове на напрежение, които причиняват пробиви на колана и надлъжно разкъсване. Той служи като съществена съвпадаща част за транспортни линии за насипни товари с големи товари с големи височини на падане, като напълно запълва празнината в производителността на обикновените стоманени ленти без капацитет за буфериране на удари.

Занаят за материали и производство

Всички суровини на YUFENG Rubber Ring Impact Idler Roller се подлагат на стриктна входяща проверка от квалифицирани доставчици. Обвивката на ролката използва удебелена безшевна въглеродна стомана Q235 с пълно горещо поцинковане за подобрена устойчивост на кална вода, алкална пепел и крайбрежна солена мъгла. Буферните пръстени са изработени от NR/SBR смесен каучук с твърдост 65±5 Shore A, осигуряваща еластична амортизация, устойчивост на износване и дълготрайна устойчивост на деформация при многократен удар.

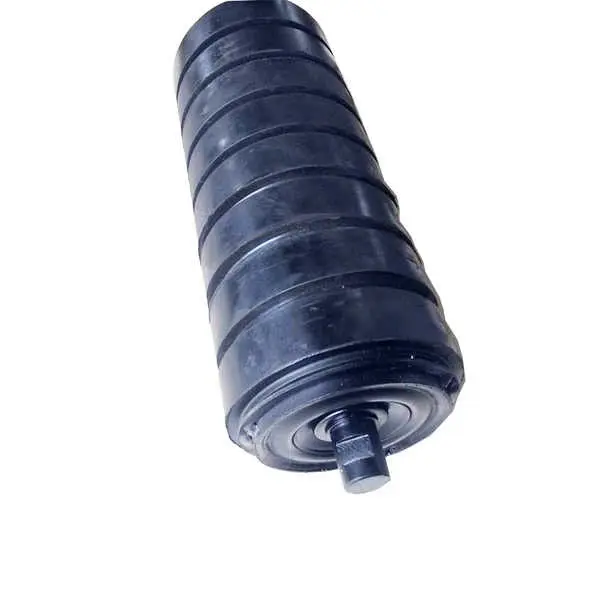

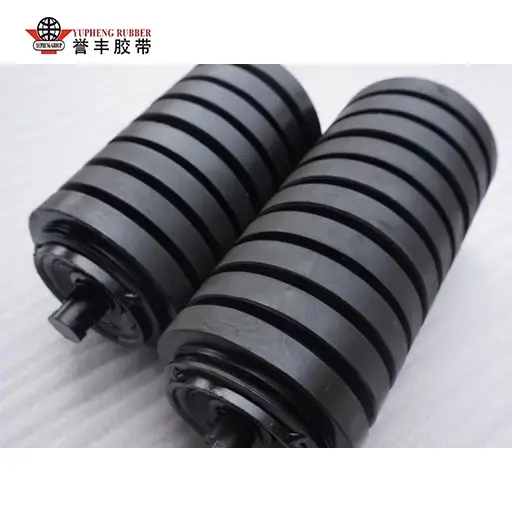

Материал на гумен пръстен и защита от удар

Сегментираните гумени пръстени използват 65±5 Shore A NR/SBR смесена гума, за да поемат повтарящи се удари от падащи материали. Тяхната еластична структура спомага за разпределянето на концентрирани натоварвания по повърхността на колана, намалявайки риска от пробиване, разкъсване и трайна деформация по време на непрекъснати операции на натоварване.

Ролково уплътнение и защита на лагери

Масивният стоманен вал 45# е обработен с ЦПУ и е съчетан със сачмени лагери с дълбок канал C3, пълни с високотемпературна литиева грес. Триканалните найлонови лабиринтни уплътнения и двойните външни гумени пръстени за прах създават множество защитни бариери срещу минерален прах, кална вода и влага.

Фабрична инспекция и контрол на качеството

Преди доставката всеки завършен накрайник се подлага на калибриране на концентричността, изпитване на съпротивлението на въртене, симулация на уплътнение с кална вода и многократно изпитване на умора при удар. Тези процедури помагат да се провери структурната стабилност и надеждното въртене, преди продуктите да бъдат изпратени до промишлени приложения за товарене.

Данни от полеви тестове и сравнение на болезнените точки в индустрията

YUFENG проведе шест месеца непрекъснато проследяване на полето в открити кариери, подземни въглищни мини и линии за транспортиране на циментови суровини. Ударните наклонени ролки с гумени пръстени бяха сравнени с конвенционалните гладки стоманени удрящи се накрайници при подобни условия на насипни материали с високо падане.

Ефективност на абсорбиране на удар

Записите от полето показват, че структурата на сегментирания гумен пръстен абсорбира повече от 60% от измерената енергия на удара, като спомага за намаляване на предаването на директен удар от големи буци материали към конвейерната лента и рамата на празен ход.

Резултати от защита и поддръжка на колана

По време на шестмесечния период на проследяване, тестваните конвейерни линии записаха 72% по-малко инциденти с пробиване и разкъсване на ремъка, 35% по-дълъг цикъл на обслужване на ремъка и 65% по-малко време за престой при поддръжка на зоната за товарене в сравнение с предишното работно състояние.

Сравнение на производителността

Случаи за прилагане на реални индустриални проекти

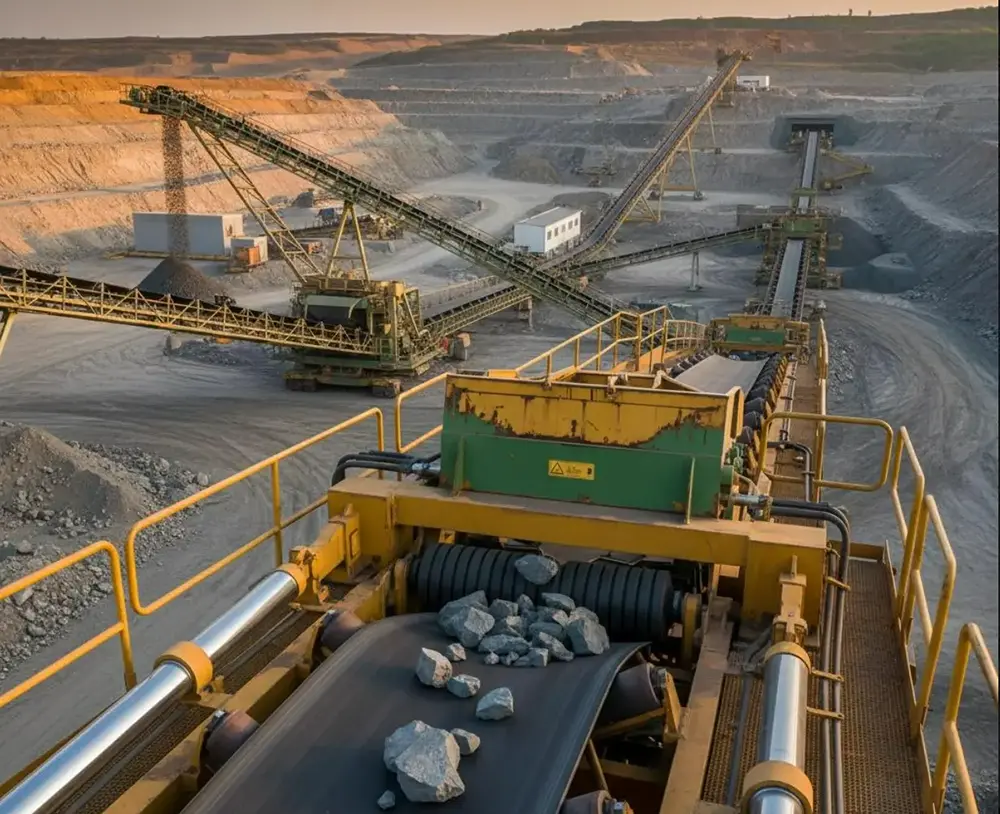

Открит проект за товарене на желязна руда

В открит проект за добив на желязна руда във Вътрешна Монголия конвенционалните стоманени ударни ленти преди това бяха инсталирани под 4-метров улей. Големи буци руда често причиняваха пробиви на транспортни ленти и многократни ремонти на кръпки. След надграждане на зоната за товарене с YUFENG гумени пръстени с ударни направляващи ролки, инцидентите с пробиване на ремъка бяха значително намалени и седмичната поддръжка на лепенките беше преустановена. Регистрираните месечни разходи за ремонт и доставка на колани намаляват с 61%.

Линии за трансфер на цимент и насипни материали

Ударните ленти с гумен пръстен YUFENG също са подходящи за транспортиране на циментови суровини, разтоварване на камъни и системи за подаване на въглища, където големи или неправилни материали генерират концентриран удар в точките на прехвърляне. Еластичните пръстени помагат за защитата на колана, докато запечатаната ролкова структура поддържа стабилна работа в прашни индустриални среди.

Поддръжка за проверка на проекта

YUFENG може да предостави продуктови спецификации, записи от фабричните инспекции, снимки на монтажа и налична документация за полеви операции в подкрепа на техническата оценка на клиентите, избора на оборудване и наддаването на проекти.

Пълни параметри на продуктовата спецификация

Защо да изберете фабричните продукти на YUFENG

Интегрирани производствени възможности

YUFENG контролира вътрешни производствени процеси, включително обработка на ролкови тръби, формоване на гумени пръстени, сглобяване на лагери и проверка на готовия продукт. Този интегриран работен процес помага да се поддържат последователни размери, качество на монтаж на гумен пръстен и цялостна производителност на сглобяване в различни производствени партиди.

Фокусирано решение за проблеми със зоната на натоварване

Нашият ударен направляващ валяк с гумен пръстен е предназначен за точки за прехвърляне, където падащи въглища, руда, инертни материали и други насипни материали могат да причинят пробиване на колана, разкъсване и прекомерна вибрация. Еластичните гумени пръстени смекчават удара, докато многостепенната уплътнителна структура защитава лагерния възел, като спомага за намаляване на прекъсванията при поддръжката и честотата на смяна.

Директно фабрично обслужване и поддръжка на проекти

YUFENG предоставя директно фабрично ценообразуване, технически консултации, персонализирани чертежи и поддръжка на мостри. Персонализираните продукти могат да бъдат оценени чрез тестове за удар и запечатване преди изпращане, докато поръчките в голям обем се планират според производствения капацитет, за да се поддържа стабилно изпълнение на проекта.

Често задавани въпроси

Въпрос 1: Каква е основната разлика между ролката с гумен пръстен и обикновените гладки стоманени ленти?

Основната разлика е омекотяващата структура. Гладките стоманени накрайници прехвърлят падащия удар директно върху конвейерната лента, докато YUFENG гумени пръстени с ударни наклонени ролки използват сегментирани еластични гумени пръстени, за да абсорбират и разпределят енергията на удара. Това ги прави особено подходящи за товарни точки с голямо падане, при които се обработват големи бучки.

Q2: Какви услуги за персонализиране са налични?

Поддържаме персонализиране на диаметър на ролката, ефективна дължина, дебелина на гумен пръстен и разстояние. Специални опции като гумени пръстени от EPDM, подсилени конструкции и ролкови компоненти от неръждаема стомана също се предлагат за високотемпературни, корозивни или крайбрежни приложения.

Q3: Каква ежедневна поддръжка е необходима?

Рутинната поддръжка включва главно проверка на гумените пръстени за напукване или необичайно износване и потвърждаване, че всяка ролка се върти гладко. Редовната проверка на рамката, уплътнителните компоненти и състоянието на лагерите може да помогне за идентифициране на потенциални повреди, преди да засегнат работата на конвейера.

Request a Factory Quotation

Ако имате нужда от ударни буферни ленти за товарни улеи с голямо падане, свържете се с YUFENG за продуктови проби, персонализирани спецификации, технически чертежи и директна фабрична оферта. Нашият инженерен екип може да препоръча подходяща конфигурация на гумен пръстен според вашия размер на материала, височина на падане, ширина на колана и работни условия.
