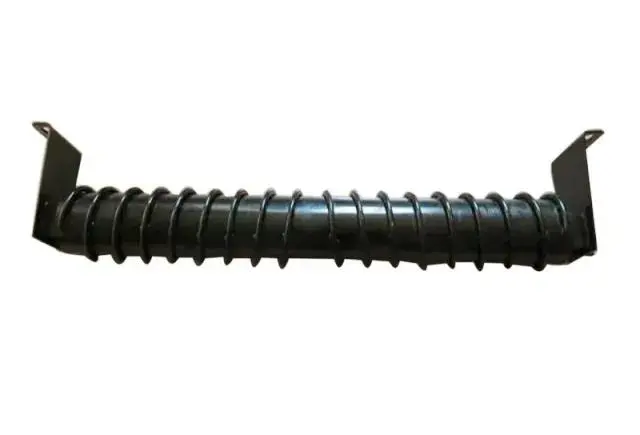

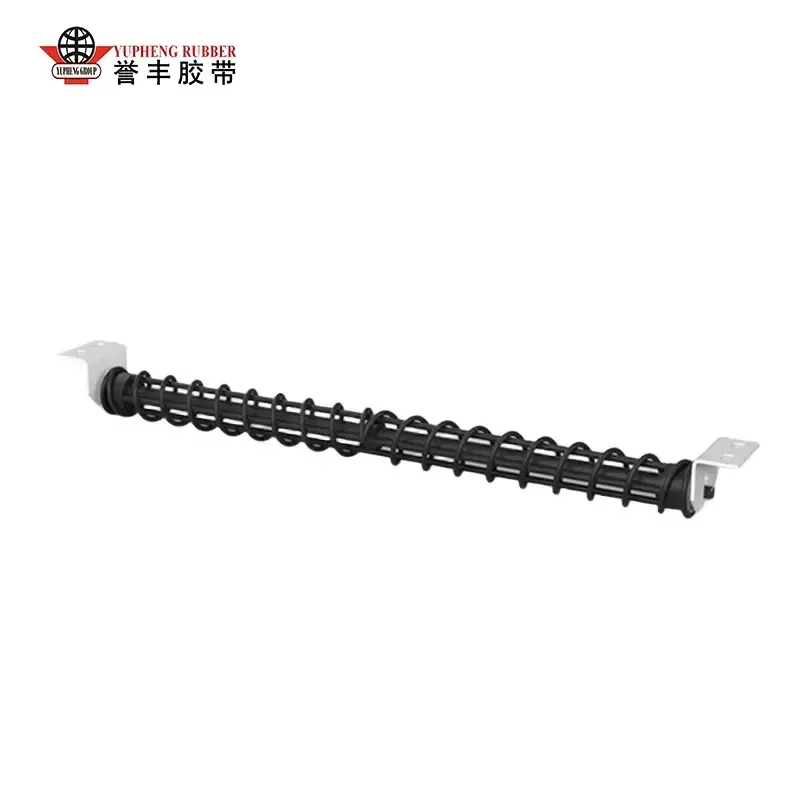

Спирална връщаща се ролка

YUFENG е специализирана в продукти от серия високопроизводителни самопочистващи се конвейерни ленти, с основна производствена база и автоматизиран цех, разположен в индустриалния клъстер за професионални конвейерни машини в Северен Китай. Марката интегрира спирален структурен дизайн против залепване, устойчиви на износване суровини с висока якост и технология за многоканално лабиринтно уплътняване във всяка спирално връщаща спирала.

Основна информация за теста

YUFENG проведе 6-месечен непрекъснат тест на полеви операции, за да оцени дългосрочната производителност на спирално връщащия се валяк при взискателни условия на конвейера от страната на връщане. Тестът обхвана множество индустриални среди, включително подземен добив на въглища, транспортиране на циментов клинкер, разтоварване на минерален прах в пристанището и транспортиране на пепел от топлинна енергия.

Тестовите сценарии включваха условия на много прах, висока влажност, кални и лепкави материали, със средно 4–9 kg остатъчен прах от лепкава руда, кал и пепел, прикрепени към всеки квадратен метър от лентата за връщане. Тези условия бяха избрани, за да възпроизведат често срещани проблеми с адхезията на материала, срещани при непрекъснато промишлено транспортиране.

Резултатите от теста потвърдиха, че за направляващите конвейери от връщащата страна, работещи с лепкави материали, основната товароносимост сама по себе си не е достатъчна. Ефективността на автоматичното освобождаване на материала, способността за предотвратяване на залепването и стабилността на проследяване на лентата са от решаващо значение за поддържане на гладка работа на лентата за връщане. Тези изисквания за производителност формират основната логика на дизайна на YUFENG Idler Roller.

Тест за структурно представяне на самопочистваща се спирала

Сравнителен полеви тест при условия на лепкав материал

YUFENG проведе двуседмичен сравнителен полеви тест между спирално връщащ се наклонен валяк и обикновени гладко връщащи се наклоняващи ролки при идентични условия на транспортиране на лепкава пепел. Резултатите от теста показаха значителни разлики в контрола на адхезията на материала и изискванията за поддръжка.

Обикновените ролки с плавно връщане образуват неравномерно натрупване на материал върху повърхността на ролката след 8–12 часа непрекъсната работа. Натрупаните лепкави материали образуват неправилни издутини, причинявайки проблеми с отклонението на колана и изискващи ръчно почистване веднъж на всеки 12 часа. Всяко спиране на почистването продължи приблизително 18–22 минути, увеличавайки натоварването по поддръжката и намалявайки наличността на конвейера.

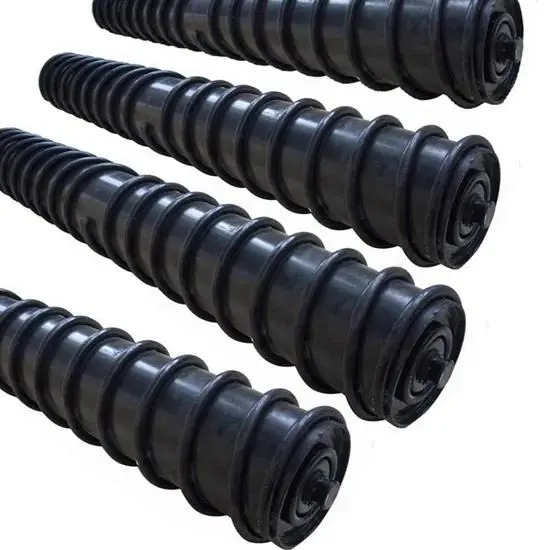

YUFENG Idler Roller приема симетрична двойноспирална структура на полета. По време на въртене на ролката спиралната повърхност непрекъснато премахва остатъчните лепкави материали и ги насочва от центъра на лентата към двете страни. След 30 дни непрекъсната работа не се наблюдава очевидно натрупване на материал върху повърхността на ролката, което елиминира необходимостта от често ръчно почистване.

1. Симетричен двупосочен S-образен спирален летещ дизайн

Високоякостната стоманена спирала е прецизно заварена според контактната траектория на колана. Двупосочната спирална структура генерира балансирана странична сила на изтласкване на материала, равномерно пренасяйки лепкави остатъци към двата ръба на лентата, без да причинява концентрирана абразия или повреда на гумения слой на транспортната лента.

2. Многослойна лабиринтна композитна система за запечатване

Вътрешното триканално найлоново лабиринтно уплътнение, комбинирано с външен гумен прахоустойчив пръстен, създава многостепенна защитна структура. Този дизайн ефективно блокира навлизането на прах от мина, кална вода и фина пепел в кухината на лагера, като предотвратява често срещани повреди като блокиране на лагери и блокиране на въртенето на ролката, причинени от замърсяване на материала.

3. Структура на концентрично балансирано разпределение на теглото

Автоматизираната технология за струговане с ЦПУ контролира концентричността на ролковата тръба в рамките на 0,3 mm общо отклонение на индикатора. Оптимизираният дизайн на динамичния баланс поддържа амплитудата на въртене на вибрациите под 0,8 mm по време на високоскоростна конвейерна работа, намалявайки допълнителната загуба на напрежение на ремъка и понижавайки ненужната консумация на енергия на конвейерната система.

Тест за водоустойчивост на прах, кал и антикорозионна ефективност

Условия за изпитване на симулация на околната среда

YUFENG Spiral Return Idler Roller е предназначен за външни открити и подземни среди за мокро транспортиране. Неговите характеристики на уплътнение и устойчивост на корозия бяха проверени чрез професионално тестване със симулация на околната среда.

Тестът симулира непрекъснато пръскане на кална вода със скорост на водния поток от 9 mm/час, комбинирано с излагане на минерален прах с висока концентрация. Пробите бяха експлоатирани непрекъснато в продължение на 40 последователни минути при тези тежки условия, за да се оцени надеждността на уплътнението и ефективността на защитата от корозия.

Проверени резултати от тестове

След тестването кухината на лагера остана напълно суха без проникване на вода или прах. Горещо поцинкованата обвивка на ролката и спиралната линия поддържаха непокътнато антикорозионно покритие без отлепване или повреждане на повърхността. Съпротивлението на въртене на лагера се увеличи само с 3% след теста, без да се наблюдава спиране на ролката или повреда при въртене.

Това стабилно уплътнение и антикорозионни характеристики позволява на YUFENG Idler Roller да работи надеждно в дъждовни открити пристанища, богати на вода подземни мини и среди за измиване със спрей за циментови заводи. Дизайнът ефективно намалява рисковете от спиране и разходите за подмяна, причинени от ръжда, натрупване на материал и повреда на лагера.

Интелигентно сравнение срещу отклонение и ефективна работа

Чрез непрекъснато натоварване и тестване на работа на място, спираловидната ролка за връщане на YUFENG реализира 40% по-висока цялостна ефективност на работа в сравнение с обикновените плъзгачи за плавно връщане, с конкретни сравнителни данни, показани в таблицата по-долу:

Проверени стандартни технически параметри на продукта

1. Суровина за ролкова обвивка

YUFENG Idler Roller използва Q235 високопрецизна безшевна тръба от въглеродна стомана ERW като материал за корпуса на ролката. Всяка тръба се подлага на стриктна проверка на суровините преди производство и получава горещо поцинкована антикорозионна обработка за подобряване на устойчивостта на износване, устойчивост на удар и дългосрочна надеждност на работа на открито и под земята.

2. Подходящ диапазон на ширината на транспортната лента

Стандартният наклонен валяк поддържа ширина на конвейерна лента от 400 мм до 2000 мм, покривайки системи за транспортиране на насипни материали с лека, средна и тежка натовареност.

3. Стандартни опции за външен диаметър на ролка

Наличните стандартни диаметри на ролките включват Φ89 mm, Φ108 mm, Φ133 mm, Φ159 mm, Φ168 mm и Φ219 mm. Възможна е специална персонализация на диаметъра според структурата на конвейера и работните изисквания.

4. Капацитет на статичен товар на една ролка

Максималният капацитет на статично натоварване на една ролка достига 1500 кг, отговаряйки на изискванията на транспортни системи на дълги разстояния, обработващи тежки материали като минерална руда, въглища и насипни промишлени материали.

5. Подходяща дебелина на конвейерната лента

Валякът е съвместим с конвейерни ленти с дебелина от 3 мм до 18 мм, включително стандартни гумени транспортни ленти, огнеустойчиви минни ленти и устойчиви на износване циментови транспортни ленти.

6. Диапазон на адаптиране на работната температура

YUFENG Spiral Return Idler Roller поддържа стабилна работа от -40°C до +65°C, което го прави подходящ за нискотемпературни открити минни среди и високотемпературни индустриални производствени линии.

7. Нетно тегло на стандартна единична ролка

Стандартното нетно тегло варира от 6,2 kg до 28,7 kg в зависимост от диаметъра на ролката, ефективната дължина и структурната конфигурация.

8. Стандартна конфигурация на лагера

Ролката използва C3 хлабина ZZ щит сачмени лагери с дълбок канал с ниско съпротивление на въртене, толерантност на термично разширение и пълнене с грес без нужда от поддръжка, за да поддържа стабилна работа през целия сервизен цикъл.

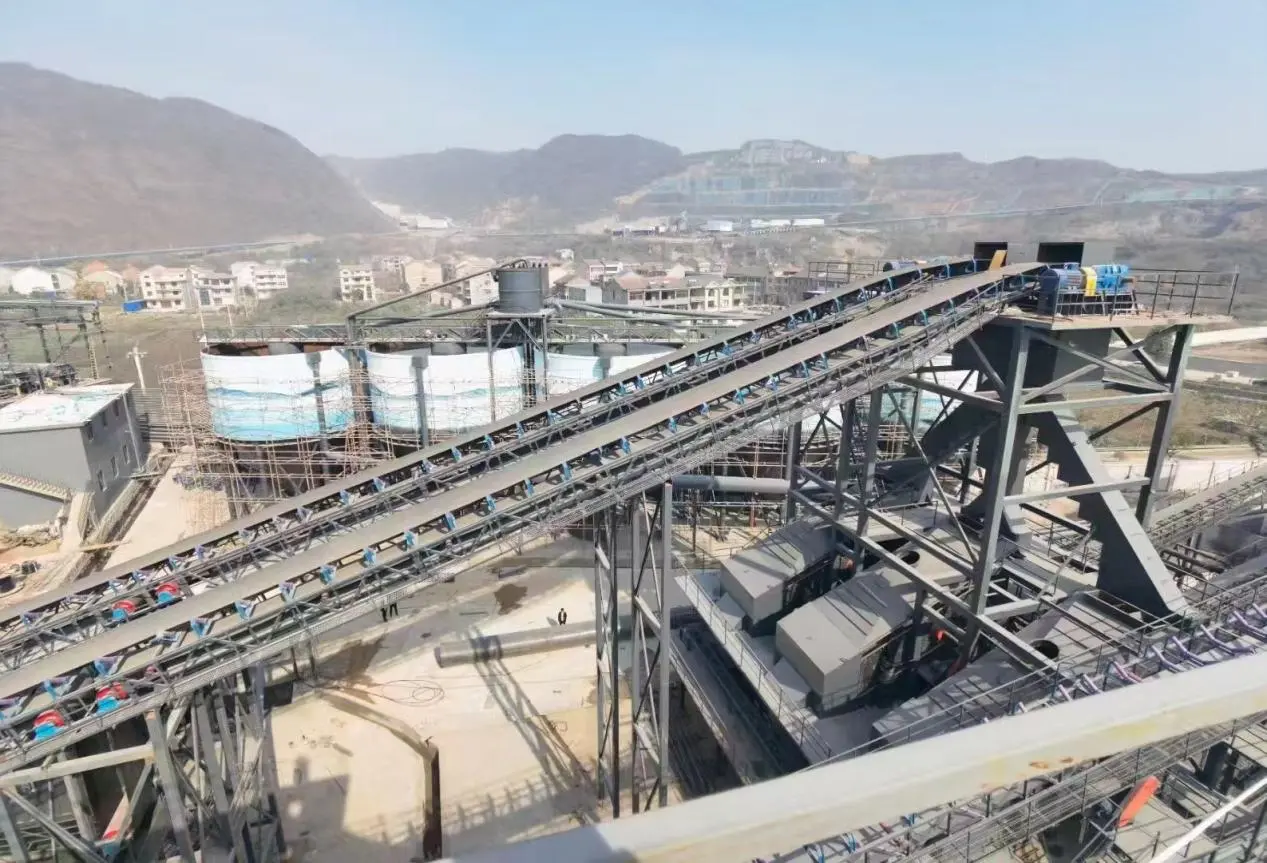

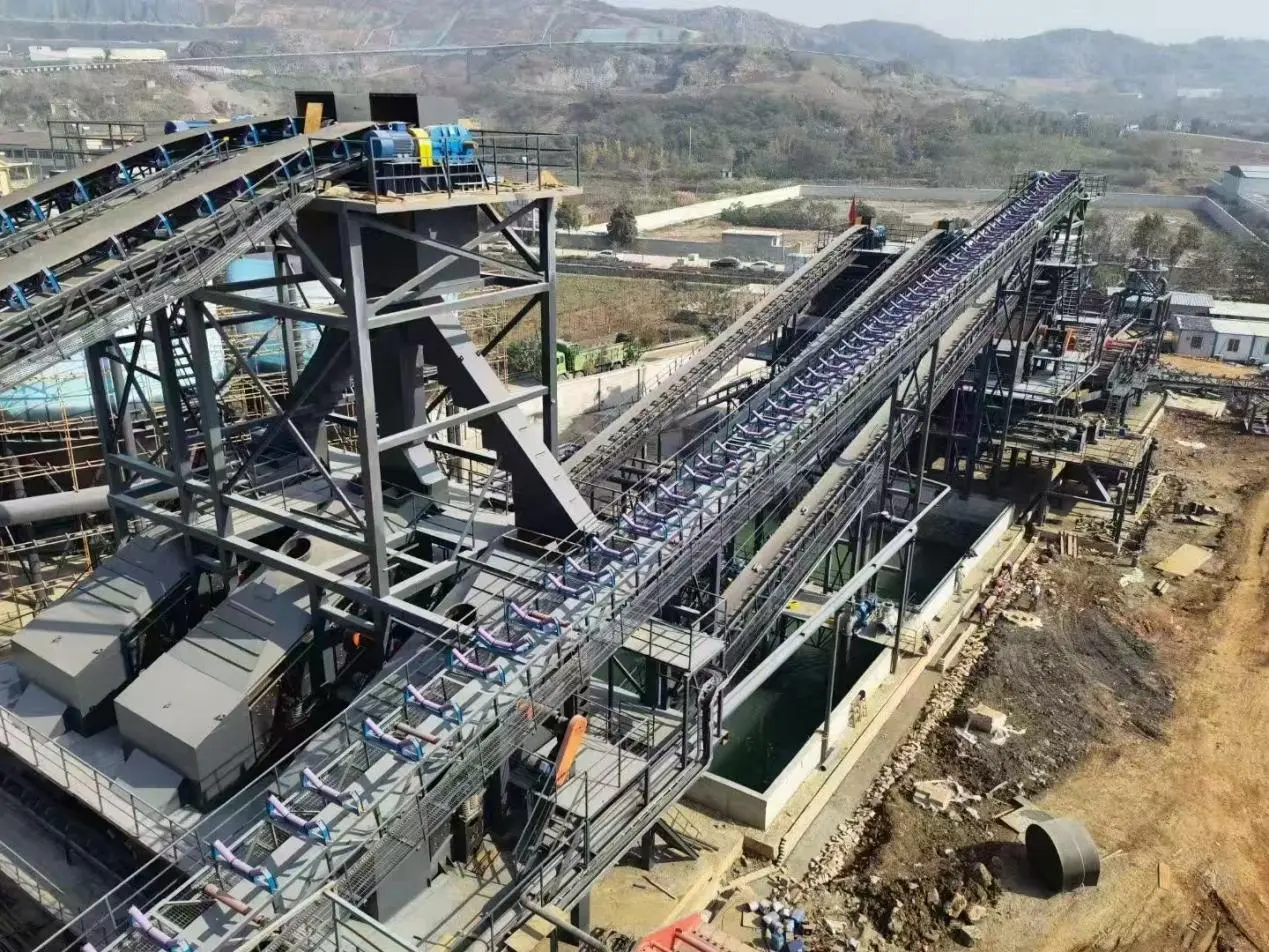

Истински промишлени потребителски случаи на приложение на място

1. Приложение на конвейер за връщане на подземни въглищни мини

Клиент на подземна въглищна мина преди това е имал често заглушаване при връщане, причинено от натрупване на мокра въглищна слуз и каменен прах. Тези повреди доведоха до отклонение на лентата, многократни прекъсвания на производството и високи разходи за ръчно почистване.

След замяната на традиционните връщащи се ленти с ленти на YUFENG, конвейерната система работи непрекъснато в продължение на шест месеца. Ежедневните смени за ръчно почистване бяха премахнати, грешките при отклонение на ремъка намаляха с повече от 70%, а месечните разходи за смяна на празен ход бяха намалени с над 55%. Решението също така намали рисковете за безопасност при подземна поддръжка, причинени от честото ръчно почистване на оборудването.

2. Крайбрежно пристанище за насипни минерални конвейери

Крайбрежен руден терминал, работещ при условия на непрекъснат дъжд и мъгла от морска сол, преди това е страдал от бърза корозия на ролката и натрупване на минерален прах. Традиционните ленти с гладко връщане причиняват натрупване на повърхността, което надрасква скъпите транспортни ленти.

След приемането на YUFENG спираловидно връщащи се ролки с горещо поцинковани черупки и самопочистващи се спираловидни структури, проблемите с адхезията на материала бяха значително намалени. Една партида доставени ролки е работила непрекъснато повече от осем месеца без подмяна, поддържайки стабилна работа в сурови морски среди.

3. Приложение за транспортиране на лепкава пепел от циментов завод

Голяма база за производство на цимент се сблъска със сериозна адхезия на връщащия валяк, причинена от влажна пепел от клинкер. Преди подмяната екипите по поддръжка трябваше ръчно да почистват връщащите ролки всяка смяна, което създаваше висока консумация на труд и чести престои на конвейера.

След инсталиране на YUFENG Idler Rollers, спиралната структура автоматично премахва натрупаната пепел по време на работа. Разходите за труд за почистване бяха намалени с приблизително две трети, докато намаленото износване на лентата спомогна за удължаване на експлоатационния живот на транспортната лента.

Пет основни конкурентни предимства

1. Реална индустриална производителност, тествана на място

Цялата ефективност на почистване, производителност срещу отклонение и данни за експлоатационния живот се проверяват чрез непрекъснато тестване на работата на индустриалния конвейер. YUFENG се фокусира върху практическото приложение, а не върху теоретичните параметри.

2. Симетрична двойна спирална самопочистваща се структура

Двупосочният спирален дизайн непрекъснато премахва лепкавите материали, като същевременно поддържа балансиран контакт с колана. Намалява честотата на отклонение на лентата, предотвратява локалното изтъркване на лентата и подобрява стабилността на транспортиране при мокри и лепкави материали.

3. Многоканално уплътнение и антикорозионна защита

Комбинацията от лабиринтно композитно уплътнение и горещо поцинкована повърхностна защита не позволява прах, кална вода и корозивни материали да повредят вътрешните лагери, поддържайки дългосрочна работа без поддръжка.

4. Интегриран дизайн за по-ниски оперативни разходи

Чрез намаляване на натрупването на материал, честотата на почистване, смяната на ролката и повредата на ремъка, YUFENG Spiral Return Idler Roller помага на клиентите да намалят общите разходи за поддръжка на конвейера и да подобрят ефективността на производството.

5. Професионален фабричен контрол на качеството

YUFENG управлява автоматизирани работилници за рязане, заваряване, сглобяване и тестване съгласно стандартите за управление на качеството ISO9001. Всяка завършена ролка се подлага на проверка, включително тестване за концентричност, тестване за съпротивление на въртене и проверка на ефективността на запечатване преди изпращане.

Подходящи сценарии за индустриално приложение

1. Минни конвейерни системи

Подходящ за подземни и открити въглищни мини, транспортиращи мокра въглищна тиня, прах от пуста почва и кални минерални материали, където често се получава прилепване на обратната лента.

2. Крайбрежно пристанище за транспортиране на насипни материали

Проектиран за минерален прах, желязна руда, пясък и други насипни материали, транспортирани във влажна морска среда с риск от корозия от солена мъгла.

3. Циментова, металургична и топлоенергийна промишленост

Приложимо за лепкава пепел, остатъци от клинкер, шлака от пещи и други промишлени материали, които лесно се натрупват върху конвенционалните връщащи ролки.

4. Обогатителни и агрегатни заводи

Подходящ за конвейерни системи за мокра кал, пясък и обработка на минерали, които изискват непрекъснато самопочистване.

5. Конвейерни системи с чести проблеми с адхезията

Идеален за всяка секция на обратен конвейер, страдаща от натрупване на материал, отклонение на лентата, чести изисквания за почистване и кратък експлоатационен живот на ролката.

Защо да изберете YUFENG?

Надеждно самопочистващо се конвейерно решение от професионален производител

YUFENG Spiral Return Idler Roller интегрира прецизна спирална структурна технология, проверен опит в индустриалното приложение и стандартизиран фабричен контрол на качеството. Проектиран за среда на транспортиране на лепкав материал, той помага да се елиминира натрупването на материал, да се намалят проблемите с отклонението на лентата и да се сведе до минимум непланирания престой на конвейера.

Фабрична директна доставка и персонализирана поддръжка

Като професионален производител на конвейерни компоненти, YUFENG предоставя директни фабрични доставки, персонализирани спецификации, технически консултации и услуги за съвпадение на приложения за глобални интегратори на системи за транспортиране на насипни товари.

Подобрете надеждността на конвейера с YUFENG

Изберете YUFENG Idler Roller, за да постигнете производителност на автоматично самопочистване, надеждна антикорозионна защита и стабилна работа на обратната лента за взискателни промишлени транспортни приложения.

ЧЗВ

Въпрос 1: Каква е разликата между направляваща ролка с плавно връщане и спирално връщаща се ролка?

Обикновените плъзгачи с плавно връщане осигуряват само основна поддръжка на колана. Лепкавите материали могат лесно да се натрупат върху повърхността на ролката, причинявайки отклонение на лентата и често изискване за почистване.

YUFENG Idler Roller използва двупосочна спирална структура за непрекъснато отстраняване на остатъчни материали по време на работа, поддържайки контактната повърхност на колана по-чиста и намалявайки проблемите с отклонението, причинени от натрупване на материал.

Q2: Как да проверите качеството на ролка със спирално връщане преди покупка?

Клиентите трябва да се съсредоточат върху три ключови точки:

1. Качество на спиралното заваряване

Спиралната лента трябва да бъде здраво заварена към корпуса на ролката, за да се избегне разхлабване по време на продължителна работа.

2. Уплътнителна структура

Надеждният валяк трябва да използва многослойно лабиринтно уплътнение вместо обикновени прахови пръстени, за да се предотврати повреда на лагера от прах и вода.

3. Антикорозионна обработка

Горещо поцинкованите черупки на ролките осигуряват по-добра устойчивост на корозия за външна, минна и влажна промишлена среда.

Q3: Какви материали са налични за спирални конструкции?

1. Спирален полет от въглеродна стомана

Осигурява висока устойчивост на износване и якост на удар, подходящ за минно дело, пристанища, циментови заводи и други тежки приложения.

2. Гумена спирала

Осигурява по-мек контакт с лентата и е подходящ за транспортиране на леки товари. Въпреки това, той има по-ниска устойчивост на висока температура и тежка абразия.
