Наклонен валяк с еднаква дължина

Балансираното разпределение на натоварването е основното предимство на празен валяк с еднаква дължина на YUFENG. Предлага се в диаметри 89–159 mm за ширина на колана 400–2400 mm, неговите три ролки с еднаква дължина осигуряват симетрична опора на колана и помагат за намаляване на неравномерното износване на ръбовете и разпиляването на материала. Всяка единица преминава тестове за въртене, удар, корозия и уплътняване, с налични CAD чертежи и пробни тестове.

Дефиниране на продукта и пълен производствен процес на YUFENG

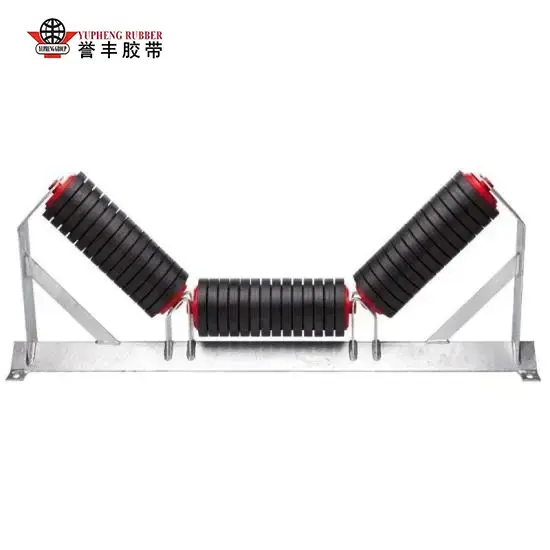

1. Конструкция на накрайник с еднаква дължина

YUFENG Equal-Length Troughing Idler се състои от три ролки с еднаква дължина и диаметър, монтирани върху интегрирана скоба за щамповане. Една хоризонтална централна ролка и две симетрични наклонени странични ролки образуват балансиран вдлъбнат носещ профил за стабилно транспортиране на насипен материал.

В сравнение с улеи с различна дължина, които използват по-къси криловидни ролки, конструкцията с еднаква дължина осигурява по-последователна опора през транспортната лента. Това помага за по-равномерно разпределяне на натоварването и намалява локализирания стрес, неравномерното износване на колана и потенциалното отклонение на колана, причинено от непоследователни размери на ролката.

2. Подсилена конструкция за тежка работа

YUFENG използва безшевни дебелостенни стоманени тръби Q235, твърди интегрални валове от въглеродна стомана, подсилени студено щамповани скоби и многослойни лабиринтни композитни двойни маслени уплътнения. CNC рязане, заваряване в газова защита и електростатично високотемпературно покритие против ръжда се прилагат за подобряване на точността на размерите, структурната здравина и устойчивостта на корозия.

Докато някои евтини ленти използват 2,0–2,5 mm тънкостенни тръби, които могат да се деформират при продължителни тежки натоварвания, YUFENG равни дължини на ленти използват безшевни стоманени тръби с дебелина 3,5 mm. Предлагат се високопрецизни двойно уплътнени лагери от серии 6204, 6205 и 6306 според изискванията за натоварване.

3. Прецизно въртене и стабилна производителност при бягане

Радиалното биене на всяка ролка се контролира в рамките на 0,5 mm, докато статичното съпротивление на въртене се поддържа на приблизително 1,5–2,5 N. Тези производствени контроли спомагат за постигане на плавно въртене, ниско триене и намален работен шум по време на непрекъснато транспортиране.

Подсилената структура е подходяща за взискателни среди, включващи висока концентрация на прах, висока влажност, пръскане на минерална суспензия и леко излагане на киселина или основа, осигурявайки стабилна опора за дългосрочна работа на конвейера.

4. Персонализирани материали за различни приложения

В допълнение към стандартните стоманени ленти с еднаква дължина, YUFENG предоставя специализирани конфигурации, включително устойчиви на износване ролки с гумено покритие, UHMWPE полимерни антикорозионни ролки и опции за валове от неръждаема стомана.

Тези конфигурации могат да бъдат избрани според абразивността на материала, условията на корозия, излагането на влага и изискванията на конвейера. Всички входящи суровини преминават проверки за химичен състав и механична якост, преди да влязат в производството, за да се поддържа постоянно качество на производството.

Автентични данни от дългосрочни полеви тестове

1. Шестмесечен полеви тест в подземна въглищна мина

Техническият екип на YUFENG проведе 6-месечен непрекъснат работен тест на полевия валяк с еднаква дължина в подземна въглищна мина, за да оцени неговата дългосрочна работа при взискателни условия на транспортиране. Тестът обхвана непрекъсната работа, натоварване на лагера, издръжливост на уплътнението, защита на колана и контрол на разливането на материала.

Тестова среда:Подземен път на въглищна мина с концентрация на прах ≥1200 mg/m³, околна температура в диапазона от -10°C до +65°C и 24-часова непрекъсната транспортна операция.

Едногрупово натоварване на лагера:До 2800 кг, обработка на сурови въглища, пуста и смесена руда насипни материали.

2. Проверени резултати от ефективността

Срок на експлоатация:Тестовите ленти натрупаха 32 600 стабилни работни часа, със записан експлоатационен живот 3–5 пъти по-дълъг от обикновените тънкостенни ленти с различна дължина, използвани за сравнение.

Издръжливост на запечатване:След 30 последователни дни тестване на циркулацията на прах и водна струя под високо налягане, всички тестови проби показаха нулево блокиране на лагери и нулево вътрешно изтичане на смазка.

Защита на колана:Балансираната ролкова структура с еднаква дължина спомага за намаляване на едностранното триене на ръба между конвейерната лента и ролките, удължавайки цялостния цикъл на смяна на лентата с до 40% при тествани условия.

Разлив на материал:Със стандартен ъгъл на коритото от 35°, тестваната наклонна система с еднаква дължина постигна измерен процент на разпиляване от 0,48%, в сравнение с 3,2% за успоредни плоски накрайници и наклони с неравна дължина при същия обем на транспортиране.

Пълна продуктова класификация и технически параметри

1. Стандартен 3-ролков накрайник с еднаква дължина

Конфигурация с общо предназначение за транспортни системи за минно дело, цимент, зърно и други насипни материали. Стандартните ъгли на коритото включват 20°, 30°, 35° и 45°.

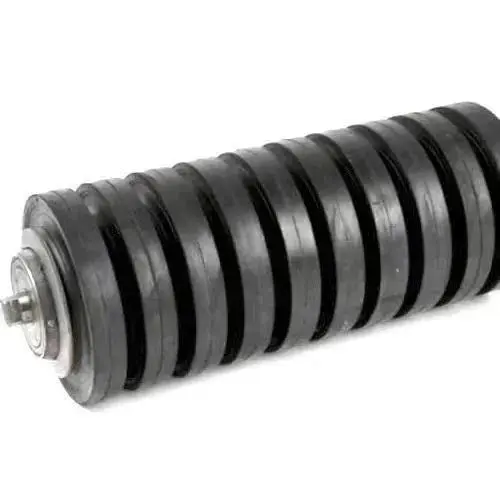

2. Ударен буфер с еднаква дължина

Проектирани за точки на товарене и подаване на материал, тези ролки разполагат с дебела гумена облицовка, за да абсорбират удара от падаща руда и да намалят прякото въздействие върху конвейерната лента и ролковата структура.

3. Автоматичен самоподравняващ се накрайник с еднаква дължина

Оборудван с опорна структура за коригиране на отклонението, за да помогне за насочването на конвейерната лента обратно към нормалното й работно положение, намалявайки абразията на ръбовете и потенциалната повреда на лентата.

4. UHMWPE антикорозионен накрайник с еднаква дължина

Uses a UHMWPE polymer roller body with stainless steel shaft options for corrosive environments such as chemical plants, salt yards and wastewater treatment facilities exposed to acid, alkali or salt fog.

Стандартна таблица с технически параметри

Реални глобални клиентски проекти

1. Проект за открит въгледобив в Монголия

12-километрова транспланинска конвейерна система за въглища с 1200 mm широка лента за тежки условия и проектиран транспортен капацитет от 2000 тона на час преди това е претърпяла преждевременни повреди с ленти с различна дължина след приблизително 6000 работни часа.

YUFENG достави персонализирани 35° подсилени уплътнителни ленти с еднаква дължина с удебелени стени на тръбите и подобрено лабиринтно уплътнение. След 18 месеца непрекъсната работа на открито, проектът регистрира нулева подмяна на ролки и нула отчетени повреди на ролки, докато месечните разходи за труд за поддръжка бяха намалени с приблизително 65%.

2. Крайбрежен терминал за разтоварване на руда в Югоизточна Азия

Проектът включва непрекъснато разтоварване на кораби на открито и транспортиране в склад под силна крайбрежна корозия от солена мъгла. YUFENG достави UHMWPE антикорозионни ленти с еднаква дължина и вътрешни валове от неръждаема стомана.

След две години непрекъсната работа, доставените ролки не показаха докладвани повреди, свързани с ръжда или блокиране на лагери, осигурявайки надеждна подкрепа за дългосрочно крайбрежно боравене с насипни материали.

3. Домашна линия за производство на циментов клинкер

Линия за производство на циментов клинкер с дневен капацитет от 5000 тона изисква ролки за транспортиране на високотемпературна пепел от пещта и транспортиране на високоабразивни инертни материали. YUFENG достави гумено закъснели ленти с равномерна дължина на удара за намаляване на удара и абразивния контакт между транспортирания материал, ролките и транспортната лента.

Персонализираната устойчива на удар конфигурация помага за защита на повърхността на конвейерната лента, намалява необичайното износване и удължава работния цикъл на транспортната система.

Основни конкурентни предимства срещу обикновени безделници на пазара с неравна дължина

Приложими индустриални сценарии

YUFENG Equal Length Troughing Idler Roller е проектиран за системи за транспортиране на насипни материали, изискващи балансирано разпределение на товара, стабилна опора на колана и надеждна дългосрочна работа. Могат да се избират различни материали и конфигурации на ролките според работната среда.

1. Минна промишленост

Suitable for open-pit coal mines, underground iron ore, gold ore and bauxite conveying systems, supporting long-distance transportation of heavy bulk materials under demanding operating conditions.

2. Топлоелектрически централи

Използва се за линии за подаване на въглища, транспортиране на материали за десулфуриране на варовик и системи за транспортиране на пепел и шлака от котли. Подсилената ролкова структура поддържа непрекъснато боравене с насипни материали.

3. Промишленост за строителни материали

Подходящ за циментови заводи, кариери за пясъчни и каменни инертни материали, линии за обработка на чакъл и други приложения, включващи абразивни насипни материали и непрекъснато транспортиране.

4. Пристанища и терминали за насипни товари

Проектиран за системи за товарене, разтоварване и транспортиране на въглища, желязна руда, зърно и химически насипни товари. Могат да бъдат избрани различни материали на ролките и уплътнителни конфигурации за външна среда и среда с висока влажност.

5. Производство на химикали и сол

UHMWPE антикорозионни ленти с еднаква дължина се предлагат за приложения, изложени на киселини, основи, солена мъгла и други корозивни условия, включително химически заводи, съоръжения за производство на сол и свързани системи за обработка на материали.

6. Зърнопреработвателна промишленост

Вариантите с ниско износващи се и хранителни ролки са подходящи за системи за съхранение и транспортиране на пшеница, царевица, ориз и други селскостопански насипни материали, като осигуряват плавно въртене и стабилна опора на лентата.

Фабрична професионална сила и гаранция за качество

YUFENG управлява стандартизиран автоматизиран производствен цех с площ от 20 000 m², оборудван с повече от 50 комплекта CNC оборудване за прецизна обработка. С месечен производствен капацитет от до 80 000 конвейерни ленти и 15 години специализиран производствен опит, ние се фокусираме върху надеждни ролкови решения за минно дело, цимент, пристанища, производство на електроенергия, селско стопанство и други индустрии за транспортиране на насипни товари.

1. Производствена способност

Нашата производствена система интегрира CNC прецизна обработка, производство на ролкови тръби, механична обработка на валове, заваряване, сглобяване на лагери, уплътняване и повърхностна обработка. Производственият капацитет поддържа както стандартни поръчки на ролки, така и персонализирани спецификации за мащабни транспортни проекти.

2. Сертификати за качество и съответствие

Нашите ролкови продукти се произвеждат съгласно контролирана система за управление на качеството и поддържат изискванията на ISO 9001, MT/T 821 и CE. Фабрични одитни доклади на трети страни и документи за изпитване на ефективността на продукта могат да бъдат предоставени за квалифицирани клиентски проекти.

3. Петстепенен контрол на качеството

Нашият QC процес обхваща входяща инспекция на суровината, тестване на якостта на заваряване на полуфабрикатите, тестване на устойчивостта на въртене на готовия валяк, симулация на стареене на запечатване и инспекция на крайната опаковка. Тази многоетапна система за проверка помага да се поддържа постоянна точност на размерите, производителност на запечатване и ротационна стабилност в производствените партиди.

4. CAD инженеринг и техническа поддръжка

YUFENG предоставя безплатни CAD инженерни чертежи за съвпадение на проекти, потвърждение на инсталацията и проверка на структурата на конвейера. Нашият технически екип може да препоръча подходящ диаметър на ролката, ъгъл на коритото, конфигурация на лагера и размери на скобата според ширината на лентата и условията на транспортиране.

5. Проба и персонализирана производствена услуга

Малките пробни поръчки могат да бъдат подкрепени с доставка на проба за приблизително 7 дни, в зависимост от спецификациите на продукта. Стандартните поръчки за масово производство обикновено изискват 15–20 дни, докато персонализираните спецификации се планират според изискванията на проекта и сложността на производството.

6. Глобална следпродажбена поддръжка

YUFENG предоставя дистанционно техническо ръководство за избор, монтаж и работа на ролки. За квалифицирани широкомащабни задгранични промишлени проекти ние можем също така да предоставим помощ за съвпадение на място, за да помогнем на клиентите да постигнат надеждна производителност на конвейера.

Преобразуване

Търсите ли ролка с дълъг експлоатационен живот и ниска поддръжка, за да надстроите вашата конвейерна система за насипни товари и да намалите дългосрочните експлоатационни разходи? Свържете се с нашия професионален инженерен екип точно сега, за да кандидатствате за безплатни мостри на продукти, да получите персонализирани технически чертежи и фабрична ценова листа на едро! Ние осигуряваме цялостно решение за съвпадение на конвейерни компоненти за всички ваши изисквания за проект за обработка на материали.

Раздел ЧЗВ

1. В: Кои са основните предимства на нашия накрайник с еднаква дължина спрямо накрайниците с различна дължина?

О: Нашите три еднакви ролки с еднаква дължина реализират напълно балансирано разпределение на натоварването, елиминират едностранното напрежение на лентата и износването на ръбовете, намаляват разсипването на материала и значително удължават живота на транспортната лента. 35° е най-универсалният стандартен ъгъл, подходящ за повечето минни и циментови промишлени проекти. Типът с ъгъл на светлина 20° е подходящ за транспортиране на зърно с леко натоварване, докато моделът с дълбоко корито 45° е проектиран за транспортиране на насипни товари с голям капацитет. YUFENG може да регулира напълно ъгъла на наклона на конзолата според чертежа на вашия конвейер.

2. В: Можем ли да доставим антикорозионни ленти с еднаква дължина за солници и химически заводи?

О: Абсолютно. Ние осигуряваме три антикорозионни решения: UHMWPE неметални полимерни накрайници с еднаква дължина, устойчиви на износване стоманени накрайници с гумено покритие и вътрешни накрайници на вала от неръждаема стомана по поръчка, които могат да се адаптират към дълготрайна киселинна, алкална и солена мъгла корозивна работна среда.

3. В: Какви са минималното количество за поръчка и стандартното време за доставка?

 О: Примерната пробна поръчка MOQ е 1 брой; насипна официална поръчка MOQ е 100 комплекта. Спецификациите на стандартните стандартни конвенционални плъзгачи с еднаква дължина могат да бъдат доставени в рамките на 7 работни дни, докато персонализираните нестандартни ролкови ленти с еднаква дължина изискват 15–20 дни производствен период.

4. В: Наклонните колела с еднаква дължина отговарят ли на международните стандарти за индустриален дизайн?

О: Всички готови продукти отговарят напълно на глобалните промишлени стандарти CEMA, ISO, MT/T 821 и DIN, приложени са пълни официални протоколи от тестове за трансгранично експортно митническо освобождаване.
