Самоподравняващ се накрайник

Поддържането на конвейерната лента в центъра е ключовата функция на YUFENG Self-Aligning Troughing Idler. Неговата автоматична въртяща се рамка реагира на страничното движение на лентата и помага за коригиране на несъответствието, причинено от неравномерно напрежение или натоварване на материала, намалявайки остъргването на ръбовете и прекъсванията при поддръжката. Предлага се в диаметри 89–159 mm за ширина на лентата 400–2400 mm и е подходящ за системи за минно дело, обработка на зърно и цимент.

Дефиниране на продукта и работен принцип на корекция на завъртане

1. Структура

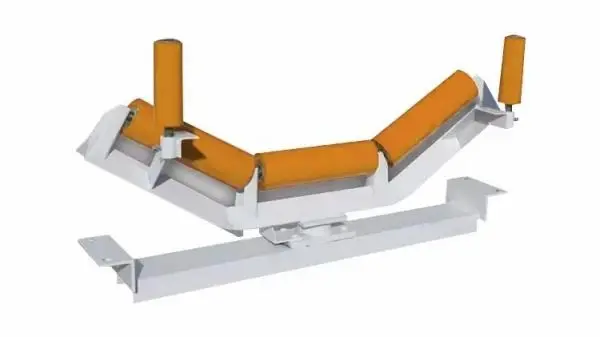

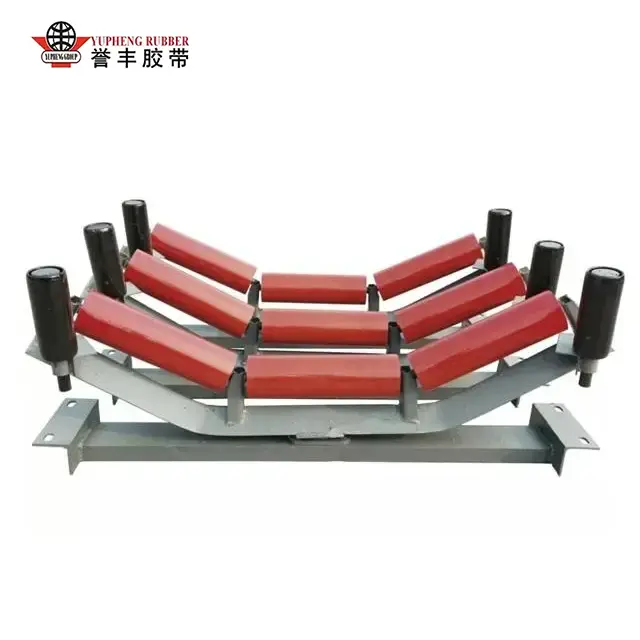

YUFENG Self-Aligning Troughing Idler е носещ комплект с три ролки, изграден върху свободно въртяща се централна люлееща се основа. Състои се от една хоризонтална централна ролка, две симетрични наклонени криловидни ролки и странични направляващи ролки против изместване. Когато транспортната лента се отклони поради неравномерно натоварване на материала, непоследователно напрежение на лентата или промени в подравняването на конвейера, ръбът на лентата контактува с водещата ролка и задвижва рамата на празен ход да се люлее на 5°–8°, генерирайки обратна коригираща сила, която автоматично насочва лентата обратно към центъра.

YUFENG използва удебелени безшевни стоманени тръби Q235, твърди студено изтеглени интегрални валове, издръжливи стоманени опорни седалки и двуслойни лабиринтни композитни уплътнения. Всяка ролка е снабдена с двойно уплътнени лагери 6204/6305 с ниско триене, с контролирано радиално биене под 0,5 mm и статично съпротивление на въртене, поддържано при 1,4–2,4 N. Тази структура осигурява стабилна работа с ниско ниво на шум в прашни, влажни и температурно променливи среди от -20 ℃ до +80 ℃.

2. Персонализирани самоподравняващи се конфигурации

В допълнение към стандартните модели от въглеродна стомана, YUFENG предоставя персонализирани саморегулиращи се ленти за различни работни условия, включително ударни модели с гумено изоставане за точки на подаване на материал, UHMWPE антикорозионни модели за солена мъгла и химическа среда и високотемпературни модели за транспортни линии за пепел от пещ. Всички входящи суровини се подлагат на проверка на якост на опън и химичен състав преди производството, за да се гарантира постоянно качество на производството.

Проверени данни от полеви тестове

1. Седеммесечен непрекъснат тест за проследяване

YUFENG проведе седеммесечен непрекъснат полеви тест на 1,2-километрова транспортна система за зърно, за да оцени действителната производителност на проследяване на Troughing Idler при непрекъсната работа. Тестът беше извършен на открит зърнен склад с променливи условия на вятъра и температури, вариращи от -12 ℃ до +72 ℃. Всяка празна група обработваше товари до 2200 кг по време на транспортиране на пшеница, царевица и ориз.

2. Основни резултати от изпълнението

Коригиращ отговор:Безделникът реагира на отклонение на ремъка в рамките на 0,8 секунди и непрекъснато насочва ремъка към центъра без забележими колебания.

Защита на колана:Абразията на ръба на колана беше намалена с 45%, удължавайки записания цикъл на смяна на колана от 12 месеца на 18 месеца.

Разлив на материал:При същия транспортен обем, изтичането на материал намаля от 3,1% с фиксирани направляващи колела до 0,32% със саморегулиращи се направляващи колела YUFENG.

Издръжливост на уплътнение и въртене:След 35 последователни дни на циклични тестове за стареене с прах и водни пръски, всички тестови проби не показаха задръстване на лагера или ръжда на шарнирния вал.

Пълна продуктова класификация и стандартна таблица с технически параметри

1. Самоподравняващи се улейни серия

YUFENG разработва серия от четири основни саморегулиращи се улеи за различни условия на натоварване, разположение на конвейера и работна среда. Предлагат се и персонализирани размери и конфигурации за специални транспортни системи.

Стандартен 3-ролков саморегулиращ се накрайник:Модел с общо предназначение за приложения със зърно, пясък и минно дело, предлага се с ъгли на коритото 20°, 30°, 35° и 45°.

Ударно саморегулиращо се накрайник:Снабден с дебели гумени ролки за точки за подаване на материал, спомагащи за абсорбирането на до 72% от моментната сила на удара, като същевременно поддържа автоматичното проследяване на лентата.

Реверсивно самонастройващо се накрайник:Разполага с двупосочна въртяща се шарнирна структура за възвратно-постъпателни совалкови транспортьори и транспортни системи за пристанищен склад.

UHMWPE антикорозионно самоподравняващо се накрайник:Използва неметално полимерно ролково тяло с шарнирен вал от неръждаема стомана за химически заводи, крайбрежни терминали и среда със солена мъгла.

2. Стандартни технически параметри

Реални глобални случаи на индустриални клиенти

1. Проект за конвейер за големи зърнени терминали в Австралия

Мащаб на проекта:9-километрова зърнена конвейерна система, оборудвана с 1000 мм широка транспортна лента и проектиран транспортен капацитет от 1800 тона на час.

Предизвикателство за клиента:Оригиналните ленти с фиксирани корита не можеха ефективно да коригират предизвиканото от вятъра отклонение на колана. Продължителното блуждаене на лентата причини разкъсване на ръба и разпиляване на зърно, което доведе до до 32 часа непланирано спиране всеки месец.

Решение на YUFENG:Доставихме персонализирани 35° самонастройващи се ролкови ленти с подсилени въртящи се седалки, осигуряващи непрекъсната автоматична корекция на колана при условия на работа на открито.

След 16 месеца непрекъсната работа, самоцентриращата се система поддържа стабилна корекционна производителност през цялата година, намалявайки времето за месечна поддръжка със 70%.

Отзиви от клиенти:„Ефективността на автоматичното проследяване на саморегулиращите се ленти YUFENG напълно решава нашия дългогодишен проблем с блуждаенето на лентата, като значително намалява отпадъците от зърно и разходите за труд за поддръжка.“

2. Линия за транспортиране на открита хромова руда в Южна Африка

Условия на работа:Конвейерната система работи през планински терен с неравни наклони, силно въздействие на буци руда и висока концентрация на прах през цялата година.

Решение на YUFENG:Осигурихме импактни накрайници, оборудвани с удебелени гумени ролки и подсилени шарнирни седалки с прахозащитни конструкции.

След две години непрекъсната работа при голямо натоварване, безделниците поддържат стабилна производителност на автоматична корекция без повреда на корекцията, като ефективно подобряват надеждността на подравняване на конвейерната лента и намаляват изискванията за поддръжка.

3. Вътрешна 4500 тона на ден производствена линия за инертни кариери

Условия на работа:Производствената линия обработва силно абразивни каменни агрегати с чести дисбаланси при натоварване на материала, причиняващи сериозно отклонение на лентата и ускорено износване на ръба на лентата.

Решение на YUFENG:Доставихме тежкотоварни саморегулиращи се ленти за поддържане на непрекъснато центриране на лентата по време на транспортиране на инертни материали на дълги разстояния.

Оптимизираната структура за самокоригиране намали проблемите с отклонението на лентата, намали честотата на смяна на транспортната лента и подобри цялостната стабилност на системата за транспортиране на кариерата.

Основни конкурентни предимства в сравнение с обикновените ленти с фиксирани корита

Приложими промишлени сценарии с подробно обяснение на приложението

1. Зърнена и селскостопанска промишленост

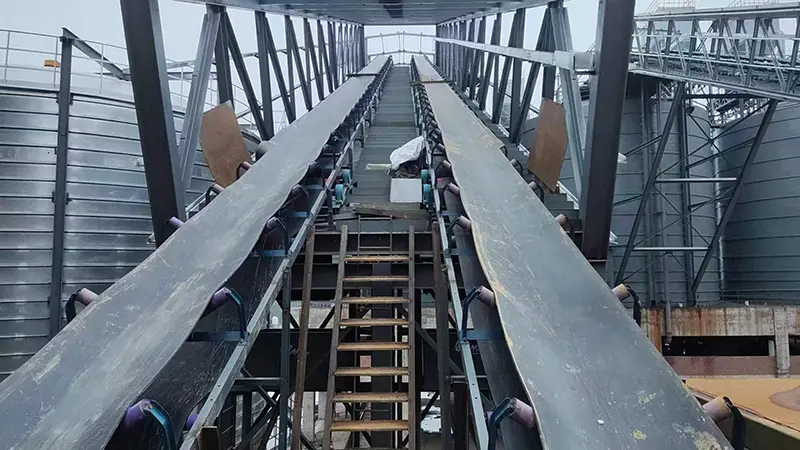

YUFENG Self-Aligning Troughing Idler се използва широко в големи терминали за съхранение на зърно, заводи за преработка на ориз и царевица и системи за транспортиране на зърнени складове на открито. За транспортиране на зърно на дълги разстояния, повлияно от намеса на вятъра и неравномерно натоварване на материала, самоцентриращата се структура непрекъснато коригира отклонението на лентата, намалявайки разсипването на зърно и подобрявайки стабилността на транспортиране.

2. Минна промишленост

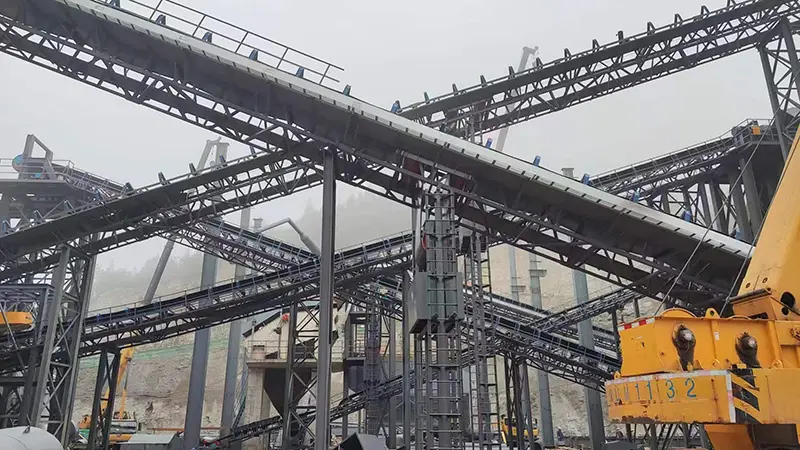

В открити въглищни мини, мини за хромова руда, проекти за добив на желязна руда и кариери за инертни материали, конвейерните системи с голям обхват често се сблъскват с блуждаещи ленти, причинени от неравномерно натоварване, промени в терена и удар на тежки материали. Саморегулиращите се ленти YUFENG осигуряват производителност на автоматично проследяване, за да поддържат стабилно подравняване на ремъка и да намалят износването на ръба, рисковете от разкъсване и неочакван престой.

3. Топлоелектрически централи

Топлоелектрическите централи изискват надеждна конвейерна работа за подаване на въглища на дълги разстояния и транспортиране на материали за десулфуриране на варовик. Саморегулиращите се ленти YUFENG спомагат за поддържане на позицията на конвейерната лента по време на непрекъсната работа, като подобряват надеждността на системата и намаляват честотата на поддръжка, причинена от отклонение на лентата.

4. Промишленост на строителните материали

За циментови заводи, линии за производство на пясък и каменни инертни материали и други приложения за обработка на тежки материали, неравномерното разпределение на материала може лесно да причини изместване на конвейерната лента. Самонастройващите се накрайници YUFENG автоматично регулират позицията на движение на лентата, осигурявайки по-плавно транспортиране на абразивни насипни материали.

5. Пристанища и кейове за насипни товари

Крайбрежните пристанища и терминалите за насипни товари често работят при условия на силен вятър и сложна среда за товарене. Саморегулиращите се ленти YUFENG са подходящи за системи за разтоварване на зърно, руда и насипни товари, като осигуряват стабилно проследяване на лентата по време на транспортни операции на дълги разстояния.

6. Химическа и солна промишленост

За химически заводи и крайбрежни среди за производство на сол, изложени на киселинна, алкална и солена мъгла корозия, YUFENG осигурява UHMWPE антикорозионни саморегулиращи се ленти с устойчиви на корозия материали и персонализирани структури, за да се осигури дългосрочна стабилна работа в тежки среди.

Фабрична професионална сила и оторизирани глобални квалификации

1. Разширени производствени възможности и производствен капацитет

YUFENG притежава стандартизиран 21 000 квадратни метра автоматичен производствен цех, оборудван с повече от 55 комплекта CNC прецизно обработващо оборудване. С месечен производствен капацитет от 85 000 комплекта конвейерни ленти и над 15 години опит в производството, фокусиран върху конвейерни ролки и компоненти за корекция на проследяване, YUFENG осигурява надеждни самонастройващи се ленти за глобални индустриални клиенти.

2. Международни сертификати и подкрепа за квалификация на проекти

Всички продукти на YUFENG Self Aligning Troughing Idler преминават ISO9001 международна сертификация на системата за управление на качеството, MT/T 821 изисквания за безопасност на минното дело и CE проверка за съответствие при износ. Могат да бъдат предоставени пълни доклади от одит на фабрика на трета страна и доклади от тестове за проследяване на производителността, за да се подпомогне одобрението на проекти от клиенти, преглед на квалификацията на доставчика и оценка на качеството.

3. Строг контрол на качеството и проверка на ефективността

YUFENG управлява независима лаборатория за проверка на качеството и прилага строг контрол на качеството през целия производствен процес. Процедурите за инспекция включват проверка на механичната якост на суровината, изпитване на гладкостта на въртенето на полуготовия шарнир, изпитване на умората за коригиране на непрекъснато отклонение на крайния продукт, симулация на стареене на прах и воден спрей и окончателна проверка на експортната опаковка, за да се гарантира стабилна работа на продукта преди изпращане.

4. Персонализирана инженерна поддръжка и глобално обслужване

YUFENG поддържа безплатна доставка на CAD инженерни чертежи, 7-дневна бърза доставка на проби за малки тестови поръчки и 16–20 дневни производствени цикли за персонализирани самоподравняващи се ленти. Нашият технически екип предоставя глобални дистанционни следпродажбени насоки и услуги за съвпадение на оформлението на конвейера на място за големи задгранични проекти за конвейери.

ЧЗВ

1. В: Къде на конвейерните линии трябва да се монтира самоподравняващият се накрайник?

О: Препоръчително е да инсталирате един комплект на всеки 15–30 метра от страната на носенето на конвейери за дълги разстояния и да добавите допълнителни комплекти в точките на прехвърляне, участъците нагоре/надолу и изложените на вятър сегменти на открито, за да подобрите ефективността на корекцията. 35° ъгъл на коритото е универсалният стандарт за повечето минни проекти и проекти за транспортиране на зърно; 20° е подходящ за транспортиране на лекотоварен селскостопански материал, докато 45° модел с дълбоко корито е за транспортиране на насипни товари с голям капацитет. Можем да регулираме напълно ъгъла на завъртане на конзолата според чертежа на вашия конвейер.

2. В: Можете ли да доставите антикорозионни саморегулиращи се ленти за крайбрежни солници и химически заводи?

О: Абсолютно. Ние предлагаме три антикорозионни съвпадащи решения: UHMWPE неметални полимерни самонастройващи се ленти, дебели плъзгачи с гумено покритие, устойчиви на ръжда, и персонализирани ленти от неръждаема стомана на шарнирния вал, които могат да се адаптират към дълготрайни киселинни, алкални и солена мъгла корозивни работни среди.

3. В: Какво е минималното ви количество за поръчка и стандартно време за доставка?

О: Примерната пробна поръчка MOQ е 1 брой; насипна официална поръчка MOQ е 100 комплекта. Спецификациите на стандартния конвенционален самонастройващ се накрайник могат да бъдат доставени в рамките на 7 работни дни, докато персонализираният нестандартен самонастройващ се накрайник изисква 16–20 дни производствен период.

4. В: Вашите самоцентриращи се ленти отговарят ли на международните стандарти за индустриален дизайн?

О: Всички завършени продукти отговарят напълно на CEMA, ISO, MT/T 821 и DIN глобални промишлени стандарти за конвейер, пълни официални доклади от тестове за ефективност на проследяване са приложени за трансгранично митническо освобождаване при износ.

Свържете се с YUFENG

Търсите ли стабилно и ненужно за поддръжка решение за празен ход, за да елиминирате честото отклонение на лентата и да намалите дългосрочните оперативни разходи на конвейера? Свържете се с професионалния инженерен екип на YUFENG днес, за да поискате мостри на продукти, персонализирани технически чертежи и директна фабрична оферта.

YUFENG предоставя цялостни решения за коригиране на проследяването на конвейера за минно дело, селско стопанство, пристанища, електроцентрали, химическа промишленост и други приложения за обработка на насипни материали по целия свят.
